使用表达式和变量 4步完成搜索框
通过使用ProtoPie的"indexOf"和"lowerCase"函数，来制作一个功能齐全的搜索框。
Jeff Clarke, UX Designer & ProtoPie Educator
August 13, 2023
介绍
搜索功能是每一个数字体验中必不可少的交互体验，您可能也需要进行这类原型设计。然而，大多数原型设计工具无法实现真正的搜索功能，因此作为设计师，我们经常通过展示一些截图来模拟各种搜索结果。
💡 在 ProtoPie 中不存在这种限制！
ProtoPie领先的零代码概念模型，让做出一个功能性齐全的搜索交互变得快速简单。此外，虽然许多原型设计工具都具有创建组件以重复使用的功能，但ProtoPie更进一步，允许您重复使用交互和逻辑，这对本教程非常重要。
您将学到什么
通过这篇ProtoPie教程，您将学到：
- 如何使用已内置的
indexOf()和lowerCase()函数。 - 如何使组件之间以及组件与场景之间进行通信。
- 如何在组件中构建可重复使用的逻辑。
- 如何快速简单地创建一个有效的搜索体验。**我相信！**您会惊讶于这是多么容易做的事情！
完成时间：≤15分钟
开始之前

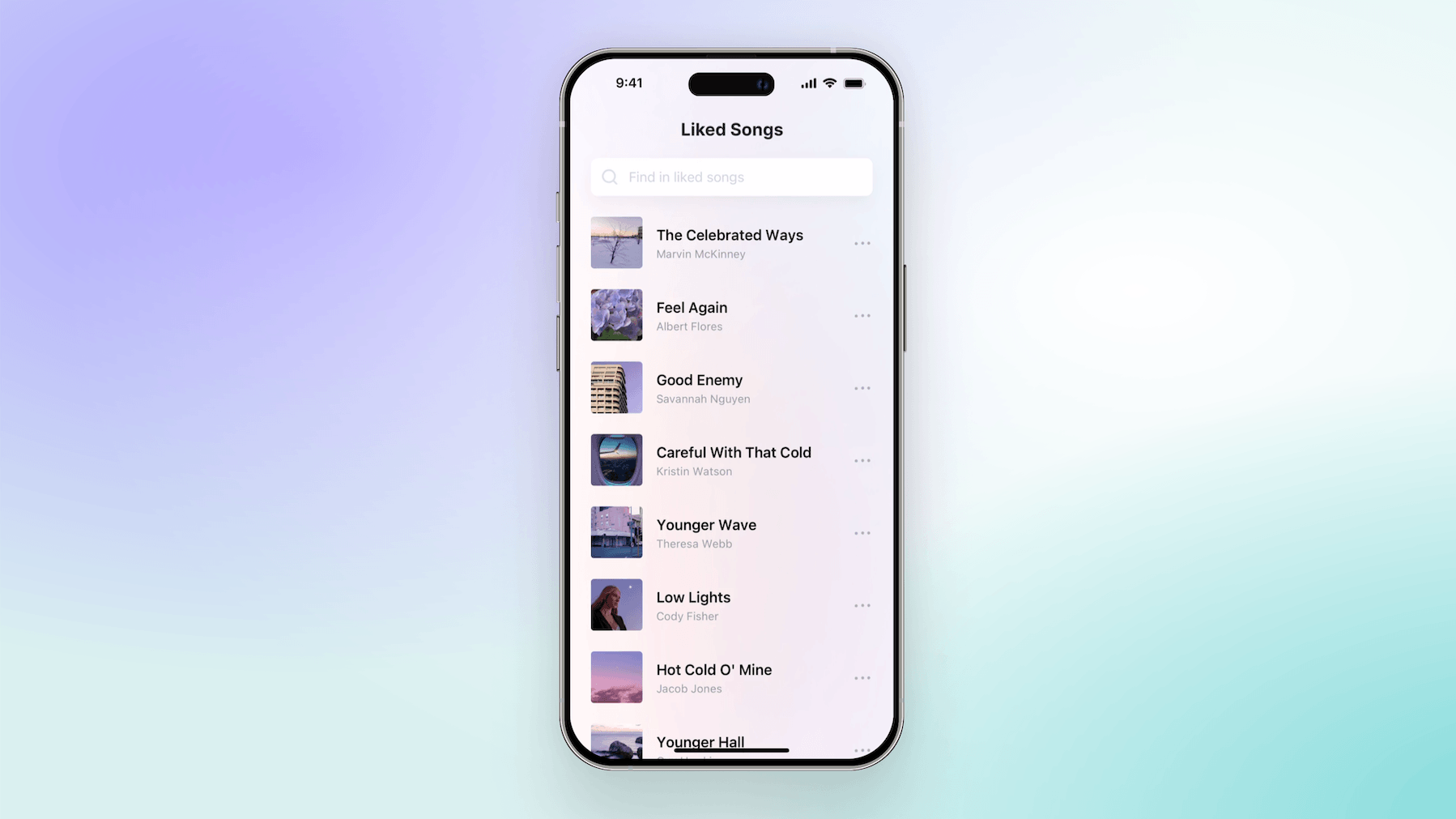

打开无交互的原型文件。这是一个音乐应用的交互原型，其中包含8首歌曲列表，列表的顶部是搜索框。列表中的每首歌曲都是一个名为”Song”组件的子版组件，由于每首歌曲的图层结构相同，因此使用了组件功能。这样就不需要分别制作8次，而只需制作一个组件，然后在场景中使用8个其子版组件，并分别设置了每个子版组件的封面、歌曲标题和艺术家。
我们将分别在场景及”Song”组件的子版组件中进行操作，使我们的搜索功能正常工作。
分步说明
第一步：设置搜索
首先在主场景中，为搜索框添加一些交互。

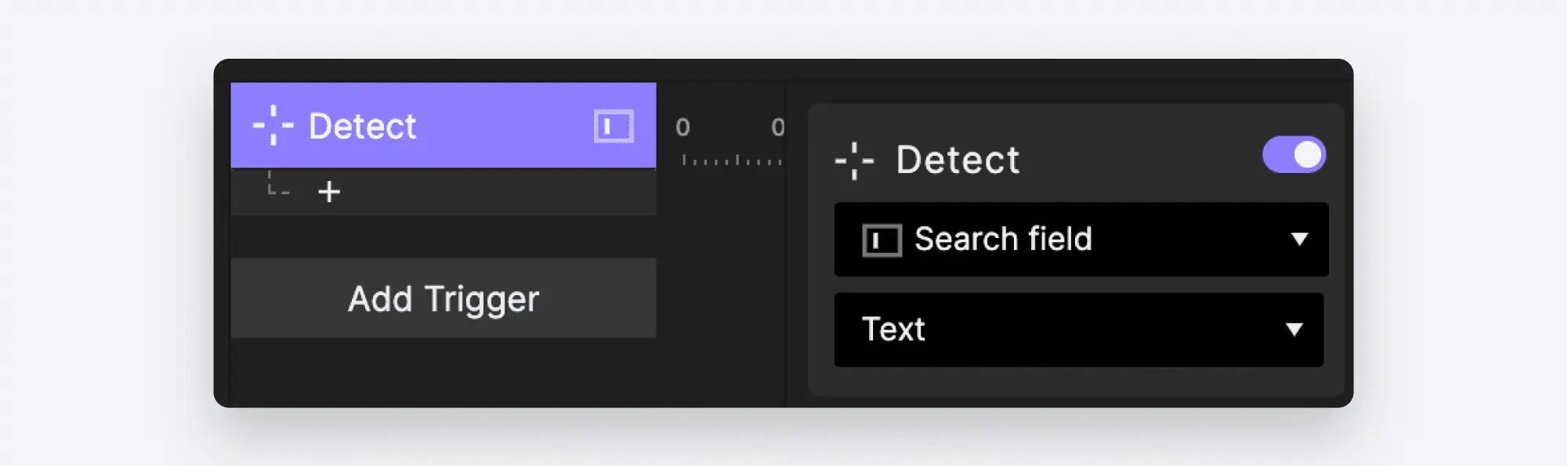

- 添加一个「监听」触发，对象设置为搜索框的输入图层 Search field 并选择监听文本。
- 添加一个「发送」反应，设置渠道为”发送至当前场景（Send to Current Scene）”。在信息中填写
SEARCH，并勾选”同时发送数据（Send Value Together）”，再填写表达式`Search field`.text。
💡 发生了什么？
每当搜索框里的文本属性发生变化时，就会触发「监听」。每次按键时，信息 SEARCH 与搜索框的内容将被一起发送到场景中。任何设置了监听此消息的内容都将接收到它，并可以对其做出反应。我们接下来将执行此操作！
将歌曲列表中的每个项目都制作为组件的好处是，可以将逻辑放在主控组件中，而这个设置将包含在所有子版组件中。通过这种方式，可以使每个组件独立负责确定是否与搜索匹配。

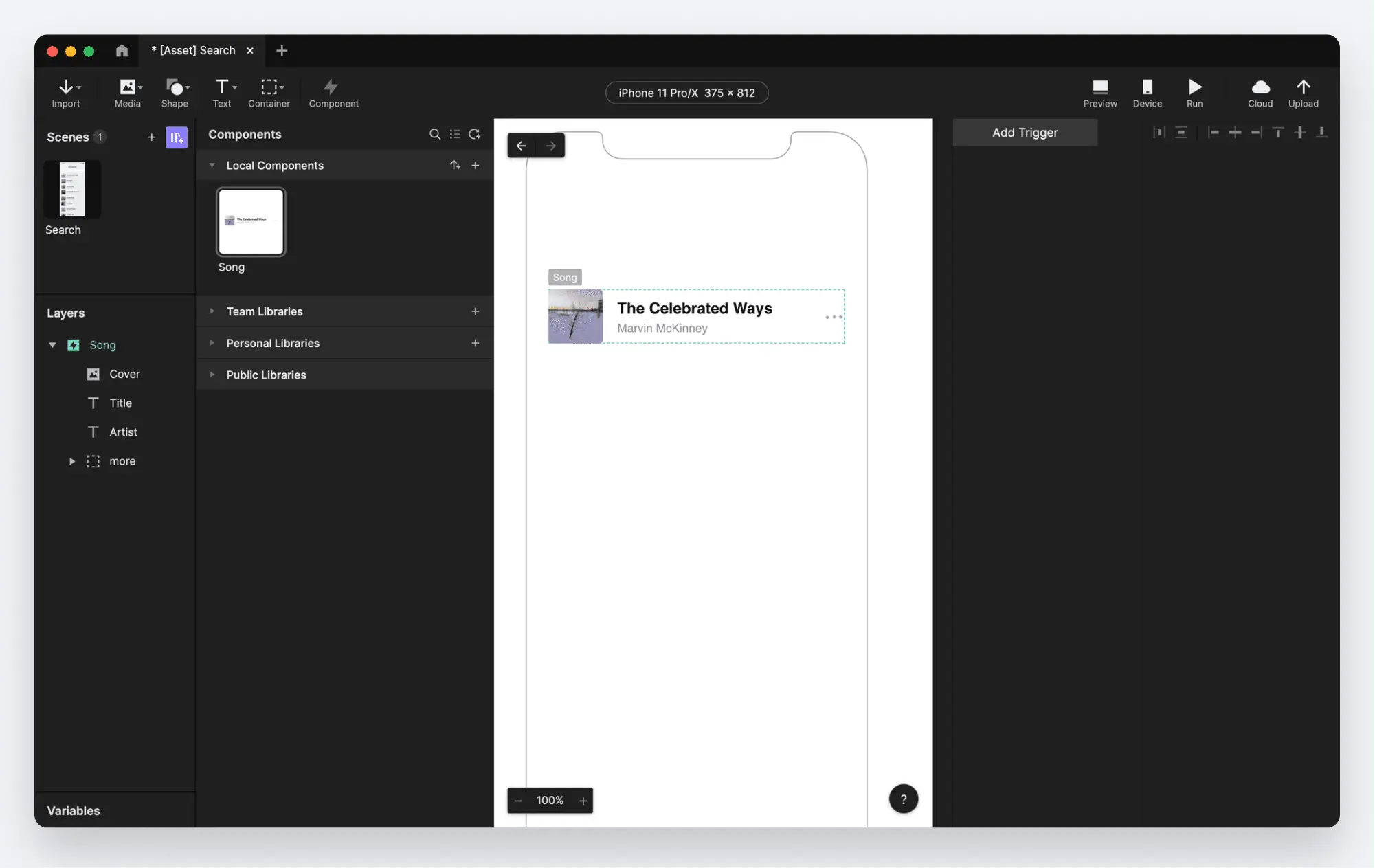

- 进入组件 Song 的主控组件
现在我们正在编辑组件 Song 的主控组件，在这里进行的任何工作都将自动复制到主场景中的所有子版组件中。使组件对

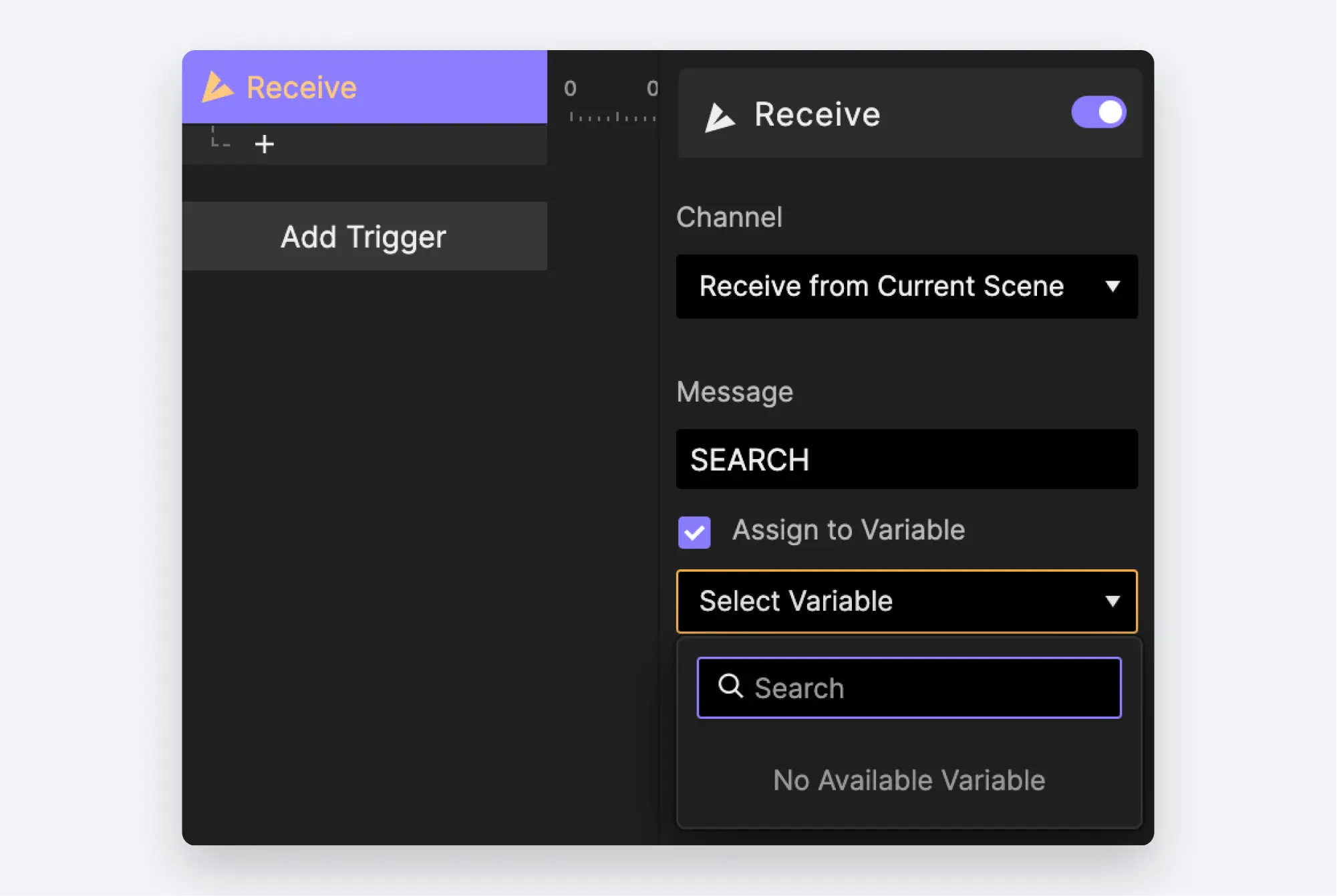

SEARCH 消息做出反应。- 添加一个「接收」触发，设置渠道为”从当前场景接收（Receive from Current Scene）”。在信息中填写
SEARCH，并勾选“赋值给变量（Assign to Variable）”。组件中目前不存在任何变量，因此需要创建一个变量。
💡 在设置「接收」触发时，接收的信息和渠道必须与相应的「发送」反应中使用的内容一致。

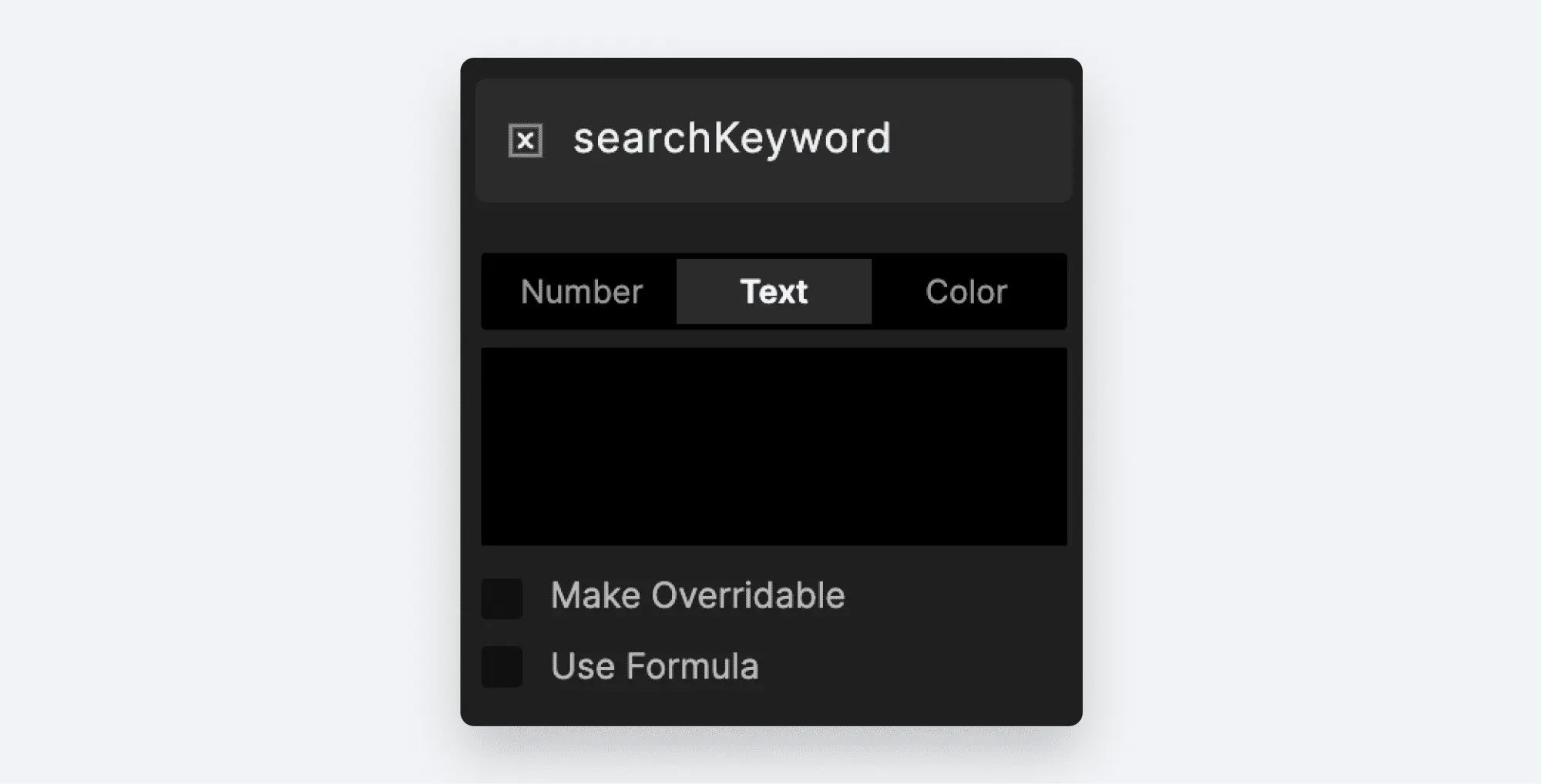

- 在组建中创建一个变量命名为
searchKeyword，并设置类型为文本。
- 回到上一步创建的「接收」触发，在“选择一个变量（Assign to Variable）“菜单中选择刚才新创建的变量
searchKeyword。
💡 每当Pie接收到一个带有值的消息时，需要先将该值分配给一个变量，然后才能对其进行操作。这就是选择“选择一个变量”操作的原因。
第二步：在搜索框中显示结果
我们已经设置了组件Song来接收来自场景的搜索关键字。现在我们要想确定关键字是否与歌曲标题的任何部分相匹配。
我们将在「条件」中使用ProtoPie内置的
indexOf() 函数。indexOf()函数用于查找文本中是否存在某些文本。它有两个参数：source 和 searchValue。source是想要搜索的文本，例如本示例中的歌曲标题。searchValue是在source中要查找的关键字。这将是我们传递给变量searchValue的值。
当我们执行
indexOf() 时，它会返回一个数字，指示找到的文本的位置。如果没有找到匹配项，则返回 -1。有两种可能性：- 如果函数返回的值是
-1，这意味这首歌曲与我们的搜索不匹配，因此应从搜索结果中排除。 - 如果函数返回除
-1之外的任何值，则表示该歌曲与我们的搜索匹配，应包含在结果中。
一起看看 indexOf() 的作用！

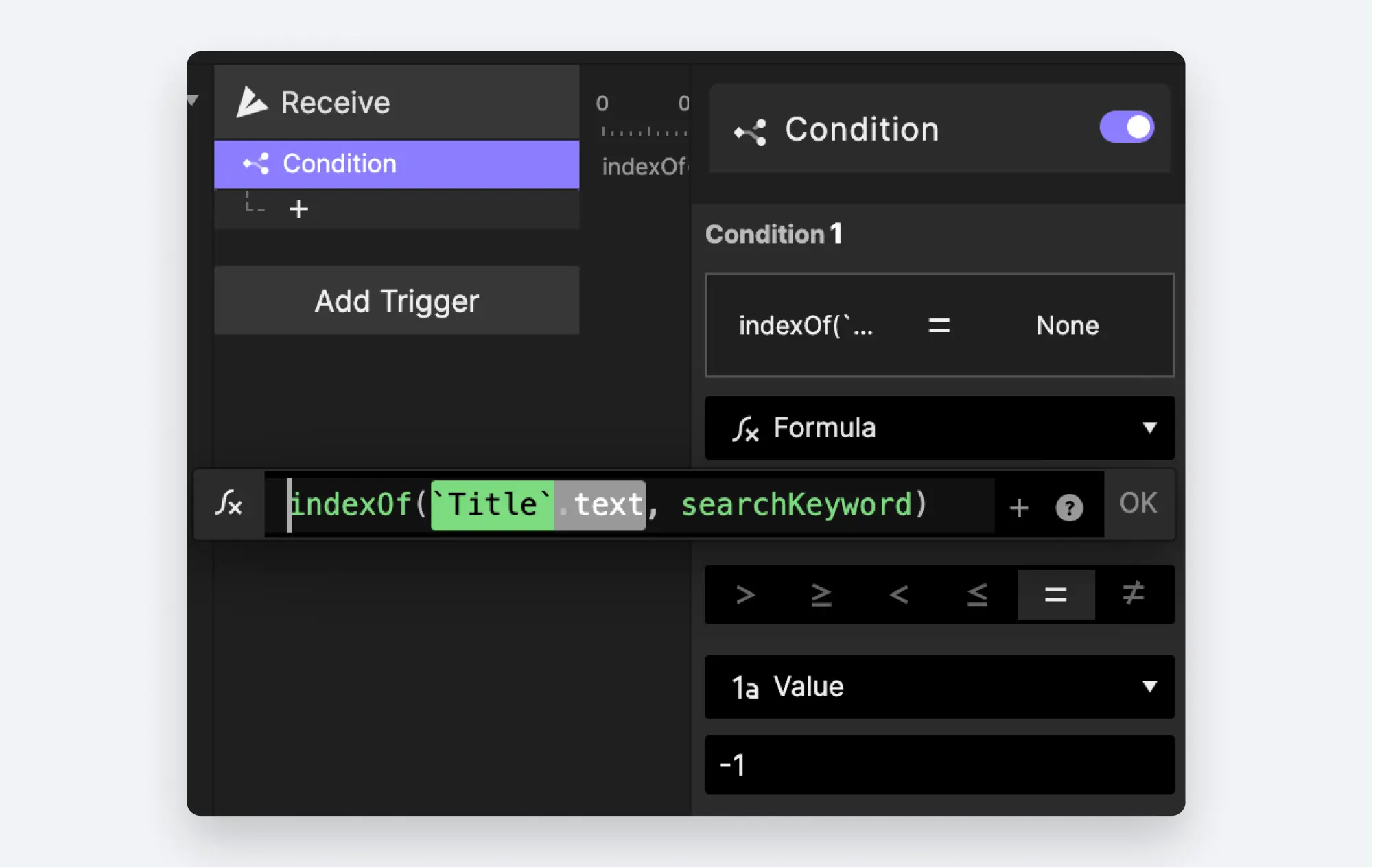

- 在组件Song的主控组件中，在**「接收**」触发下添加一个**「**条件」。
- 在条件中检查第一种可能性 - 不匹配。
- 在第一个下拉菜单中选择 “表达式"。
- 表达式填写：
indexOf('Title'.text, searchKeyword) - 选择
=（等号），并在底部框中输入数值-1。
💡 通过运算符可以指示ProtoPie如何进行比较。条件属性栏中展示的

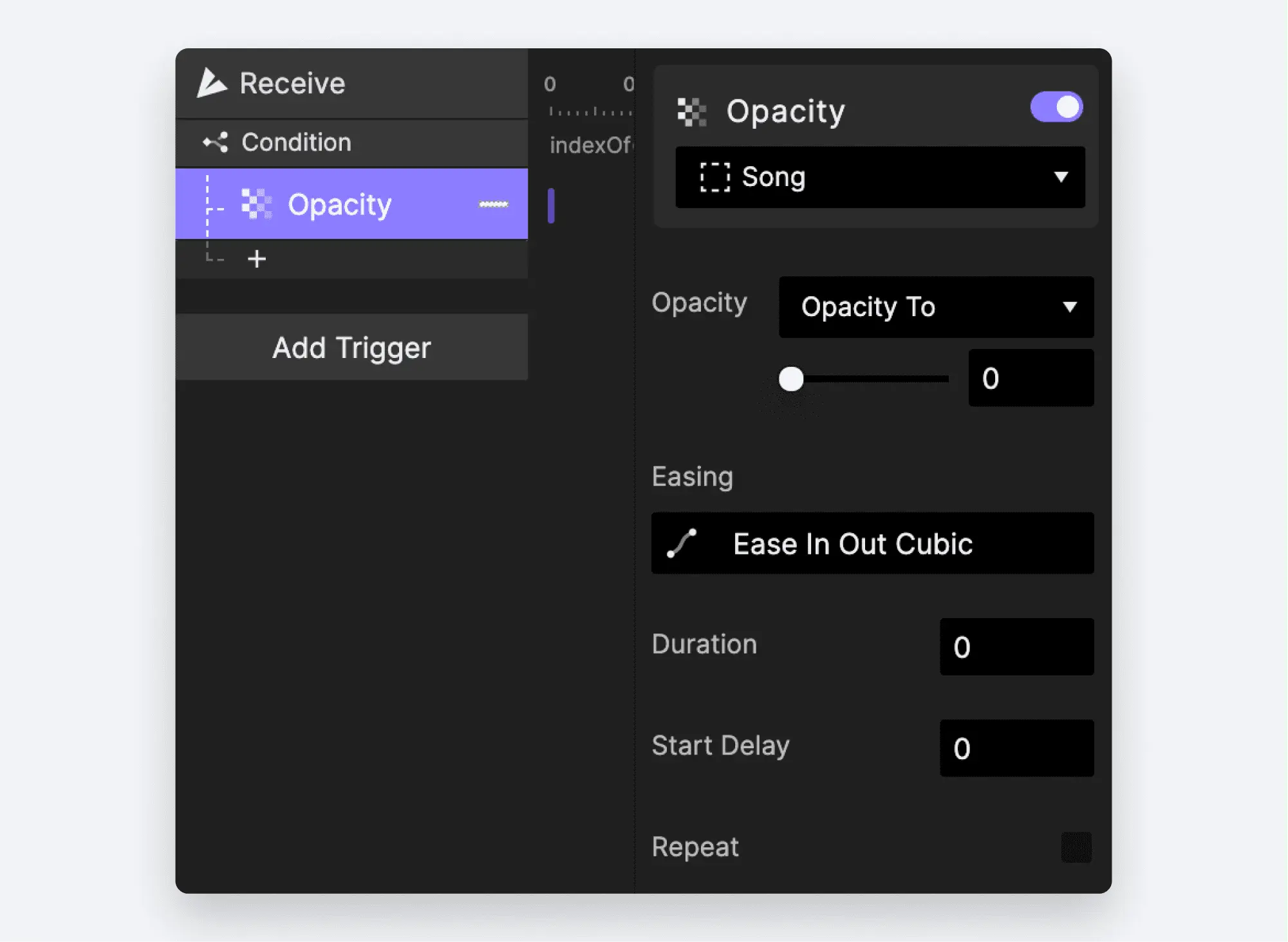

> ≥ < ≤ = ≠ 是ProtoPie中可用的所有运算符。- 当没有匹配时，则隐藏歌曲。在**「条件」下添加一个「透明度**」反应并选择图层
Song- 即组件的顶级容器。将透明度设置为0，持续时间设置为0。将持续时间设置为0可以确保透明度发生时不是动画效果，而是立即发生。
现在需要处理第二种可能性，即存在搜索匹配时。

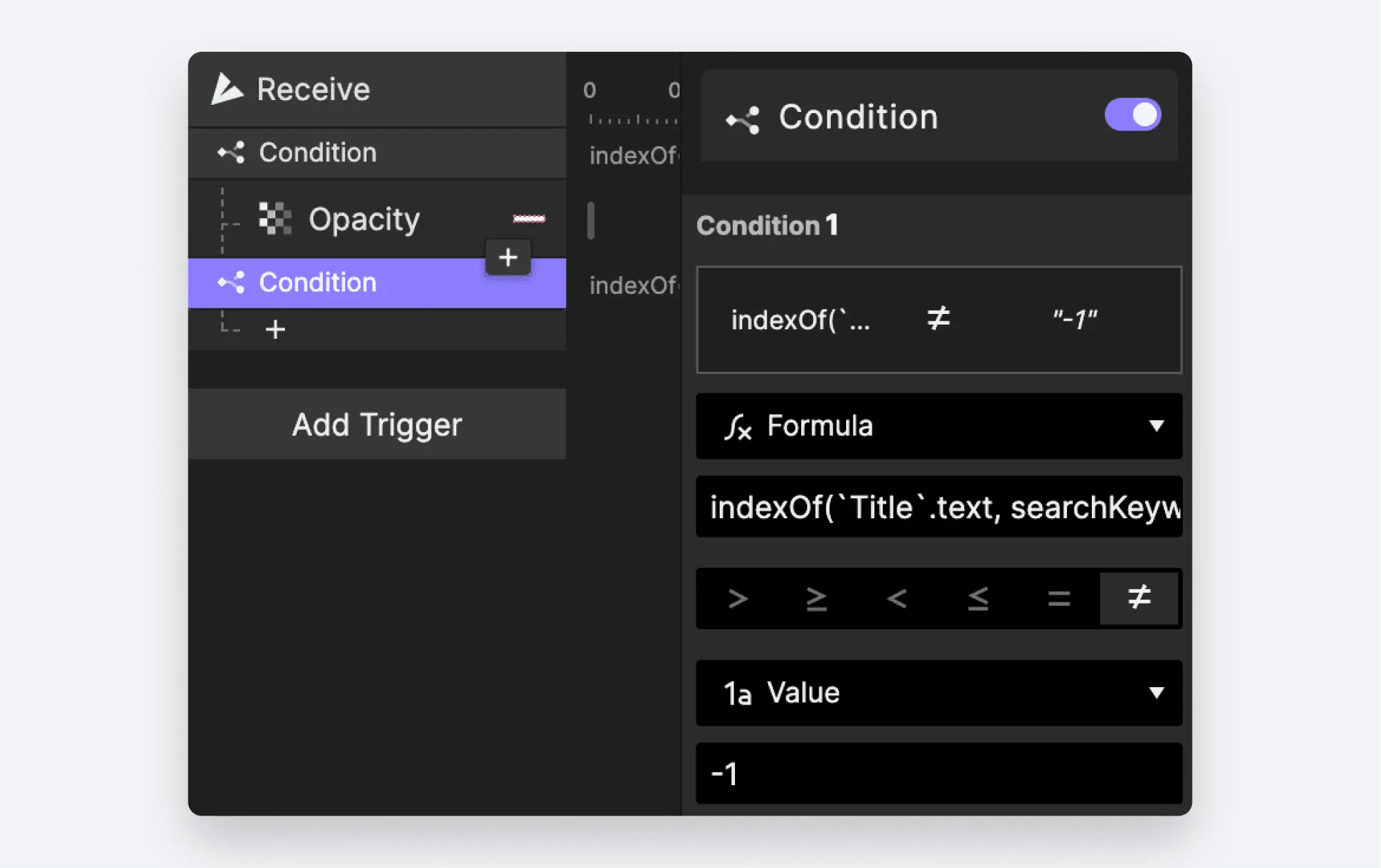

- 再添加一个「条件」，填写相同的公式：
indexOf('Title'.text, searchKeyword)。 - 这次选择
≠（不等于）运算符，数值填写-1。
重新命名「条件」，以便使设置更清晰明了。
- 双击第一个「条件」，并将其重命名为
NO MATCH不匹配。 - 双击第二个「条件」，并将其重命名为
MATCH匹配。
此时，应该就有一个可以工作的搜索功能了。让我们返回到主场景。
- 打开预览原型。当您输入文本时，可以看到不符合搜索条件的歌曲消失，如果你删除文本，它们就会重新出现。
只需几个简单的步骤，就已经创建了一个可工作的搜索体验的基础！

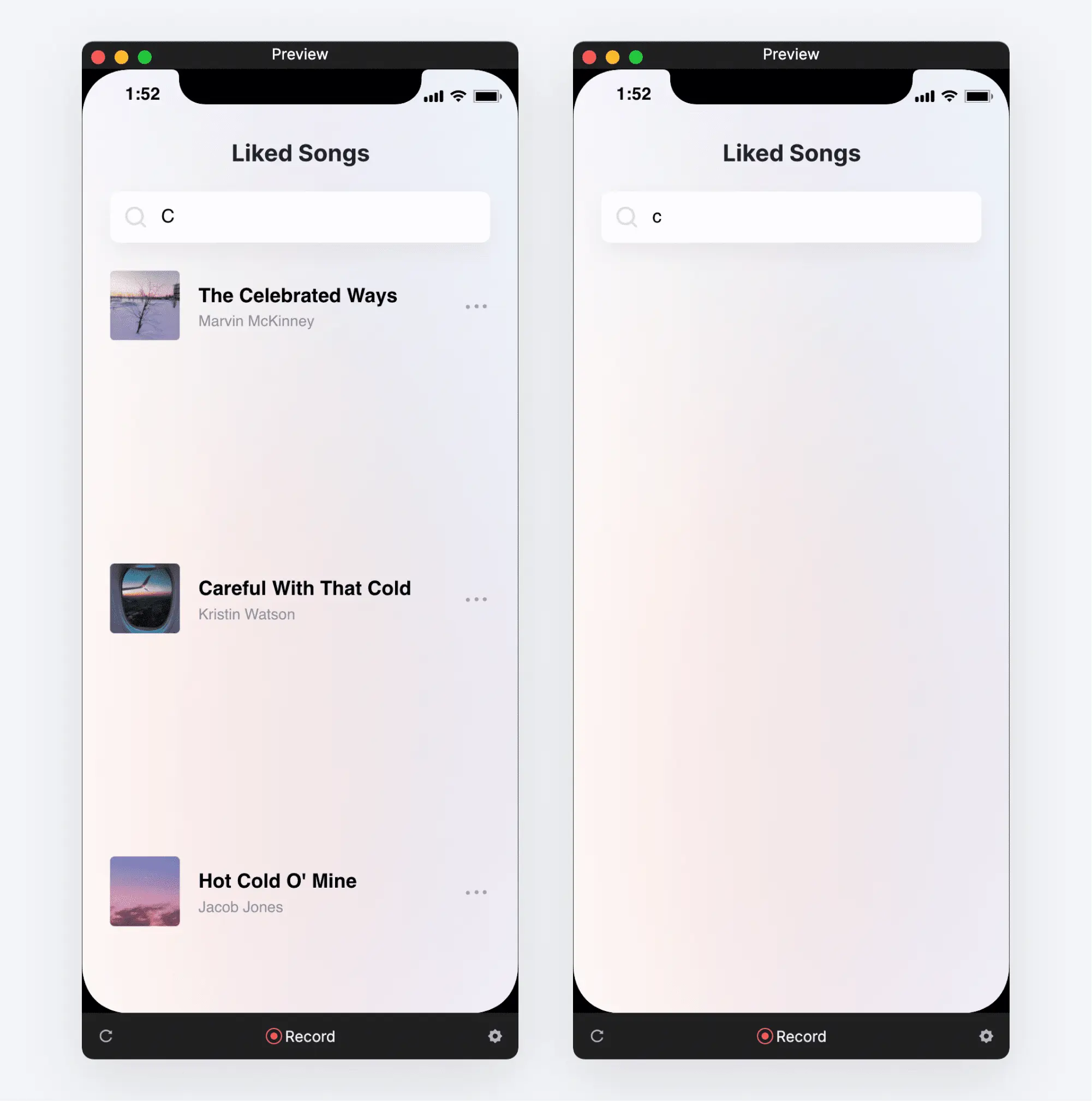

它确实有效，但您可能已经注意到了一个问题。如果用大写字母“C”搜索，会显示三首歌曲。然而，如果使用小写“c”进行搜索，则找不到任何结果。
让我们来解决这个问题吧！
第三步：使搜索不区分大小写
在使用
indexOf() 函数时，大小写很重要。对于该函数而言，C 和 c 是不同的。然而，如果我们不对此进行修改的话，用户体验将会很差。为了解决这个问题，需要从方程中去除大小写敏感性。我们的方法是在执行
indexOf() 函数之前，将搜索关键词和歌曲标题都转换为小写。我们可以使用ProtoPie已内置的函数
lowerCase()。顾名思义，它可以将文本转换为小写形式。例如，lowerCase("ProtoPie is the BEST!!") 将会得到 protopie is the best!!。一起看看 lowerCase() 的作用！

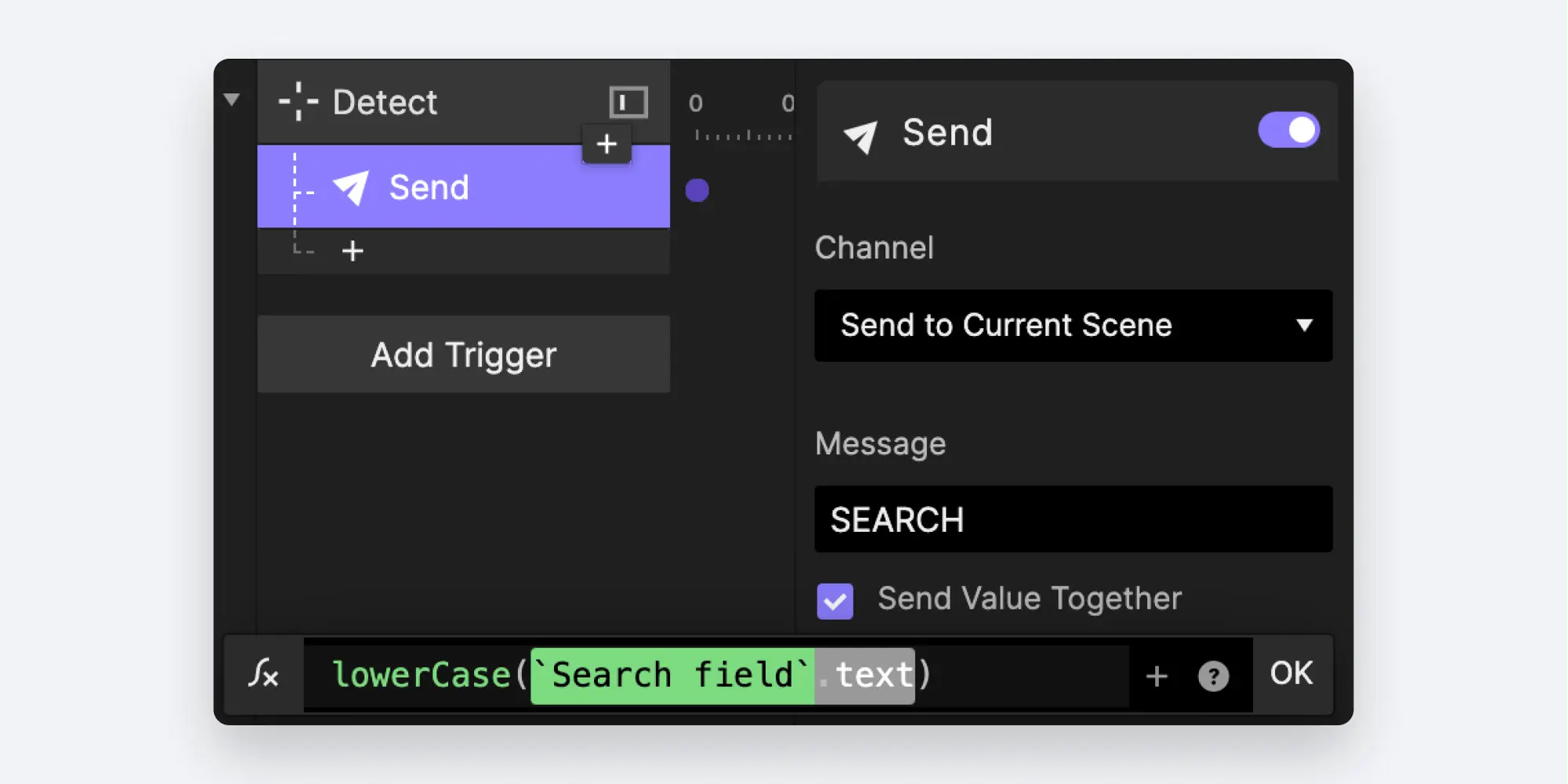

回到场景，修改「监听」触发下的**「发送**」反应。
- 修改同时发送数据的表达式，使用
lowerCase()函数，将表达式修改为：lowerCase('Search field'.text)。这样就可以确保所有组件都能接收到搜索框中输入的小写形式。
💡 请注意
lowerCase() 函数名称中的大写"C"。函数名称也是区分大小写的。如果不小心使用了小写"c"的名称 lowercase()，该表达式将无法正常工作。在执行
indexOf() 之前，需要对歌曲标题执行相同的操作。- 再次编辑组件 Song 的主控组件。

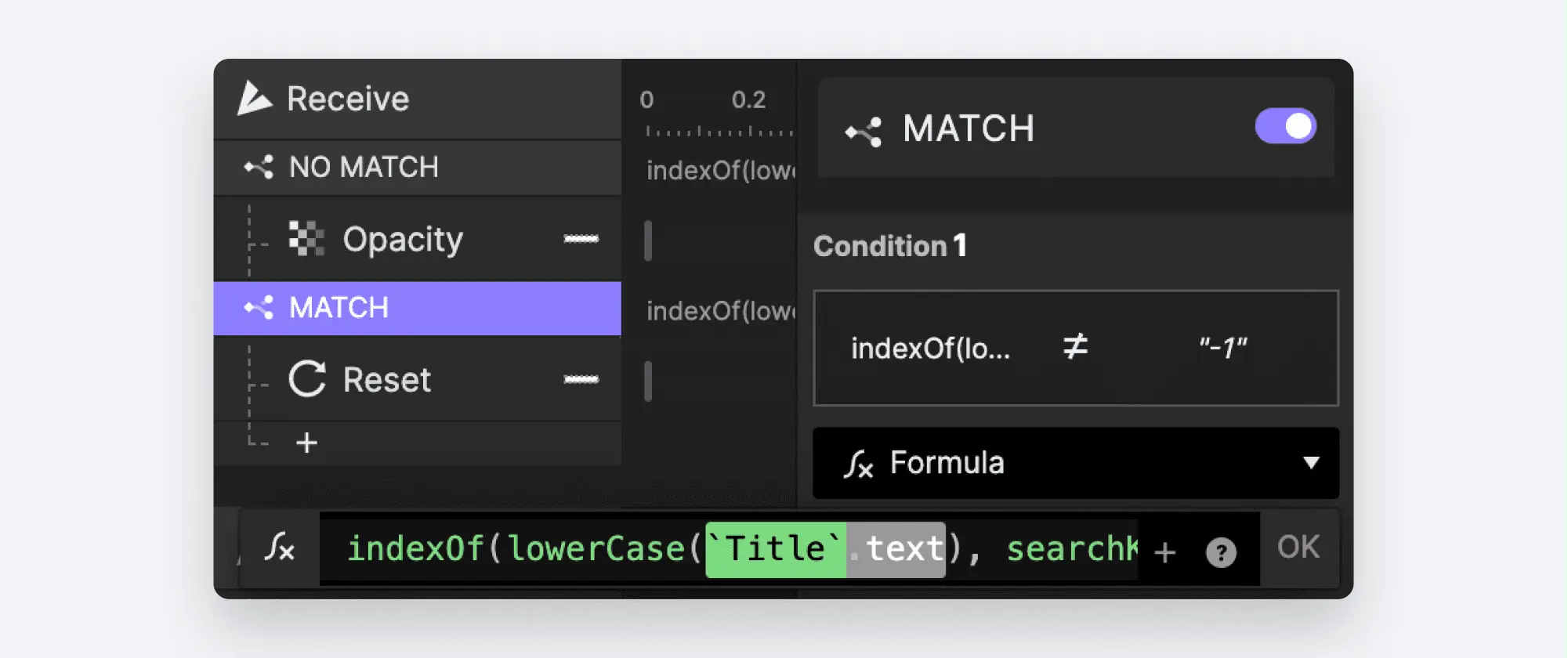

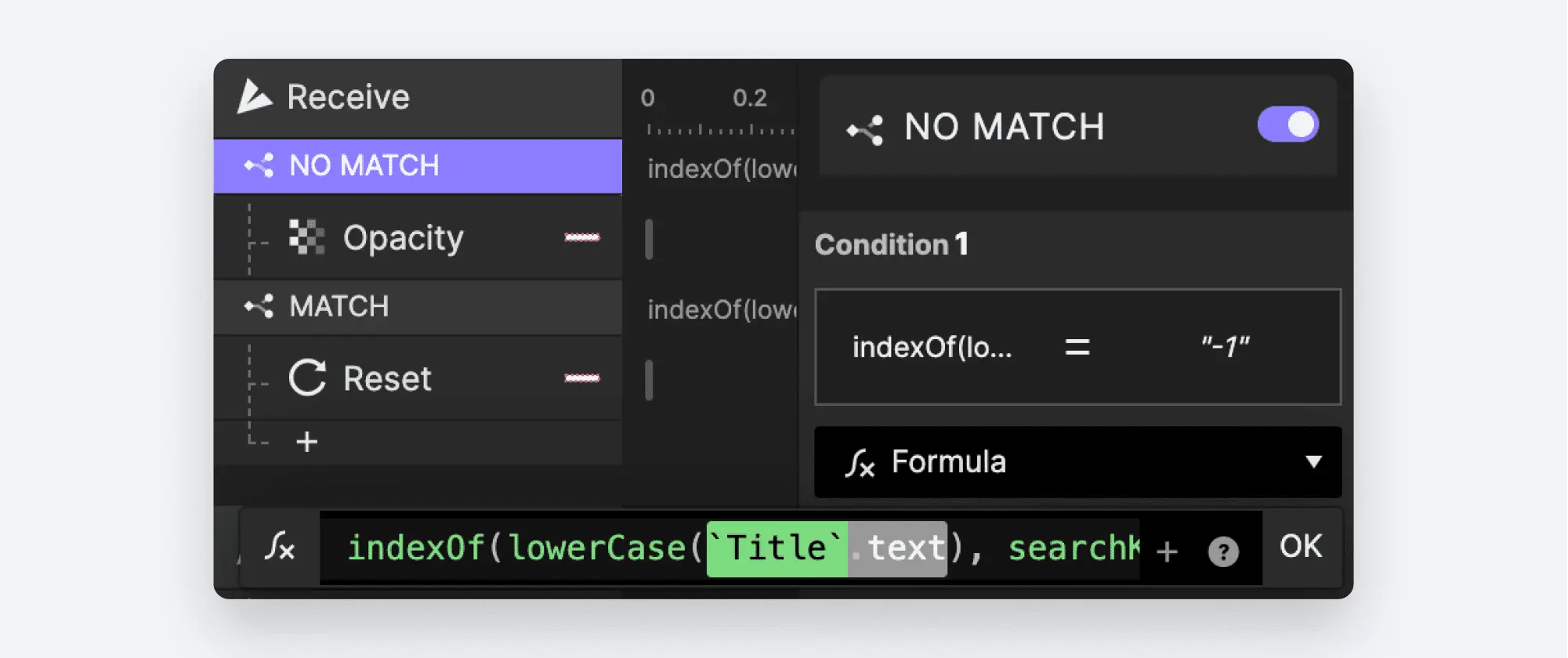

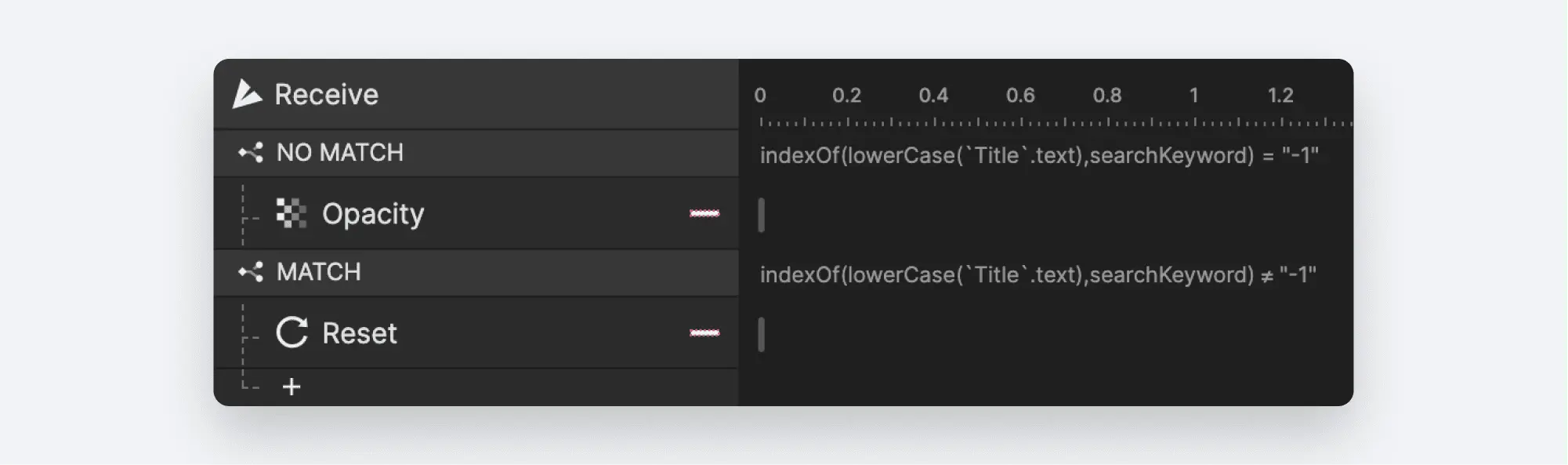

- 修改两个「条件」。点击第一个「条件」，并将表达式修改为：
indexOf(lowerCase('Title'.text), searchKeyword)。
💡 发生了什么？
函数可以嵌套在另一个函数中，并可以作为另一个函数中的参数使用。
由于
indexOf()函数需要用文本作为第一个参数，因此我们可以使用任何输出文本的函数，而 lowerCase() 就是这样的一个函数！当函数像这样嵌套时，先执行嵌套在里面的函数，然后执行外面的函数。这样 indexOf() 则在歌曲标题转换为小写时进行匹配。- 对第二个「条件」的表达式进行相同的修改。
回到场景并再次预览原型。现在您的搜索应该不区分大小写的了。
第4步：折叠结果

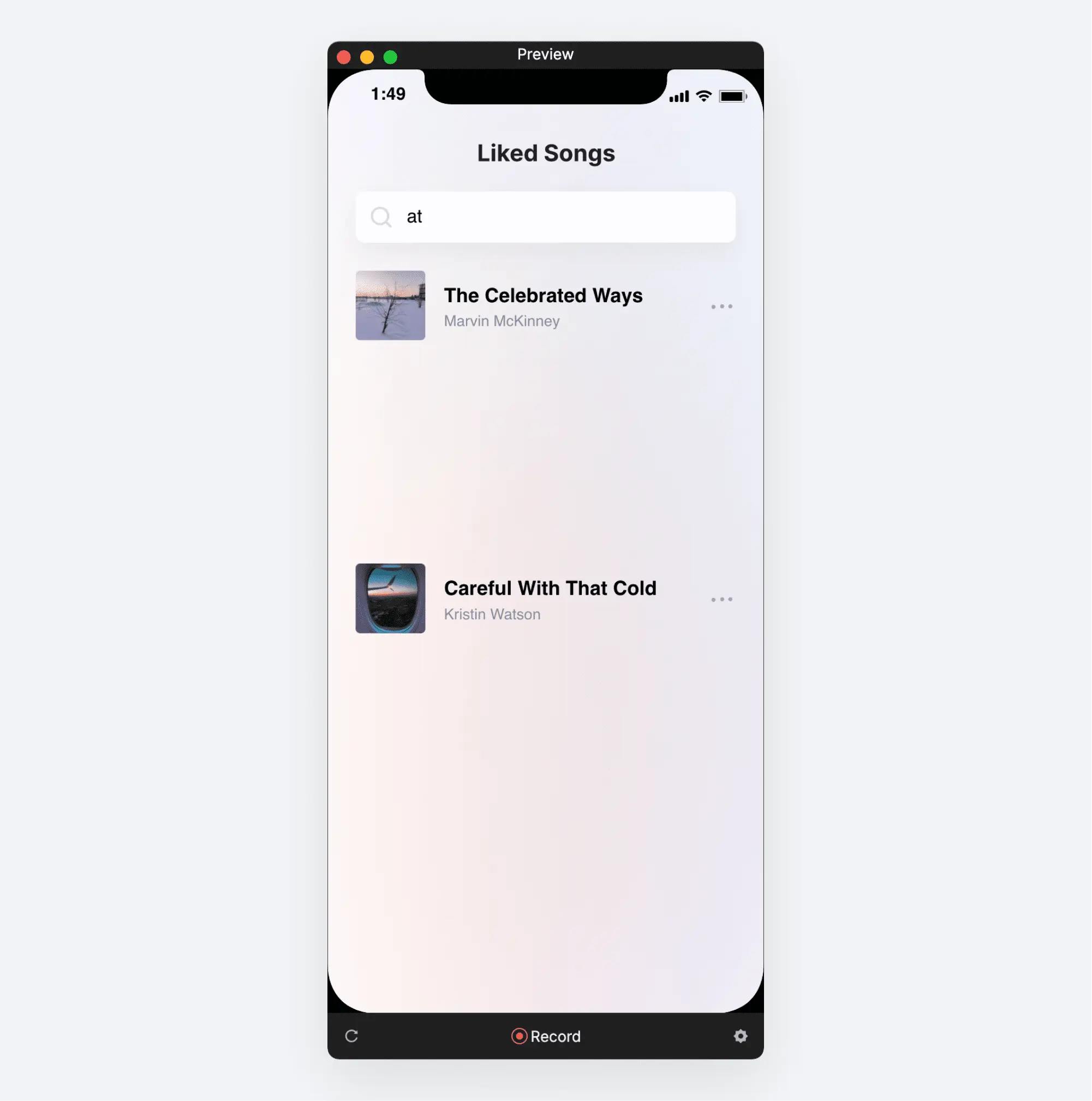

搜索功能已经完全实现了，但是在不匹配搜索的歌曲位置上留下了空白区域。我们希望在显示结果时将其折叠起来。
就像能够从场景向组件发送消息一样，组件也可以相互发送消息。但在此之前，需要修改组件以便它们可以互相区分。
- 编辑组件 Song 的主控组件。
- 创建一个名为

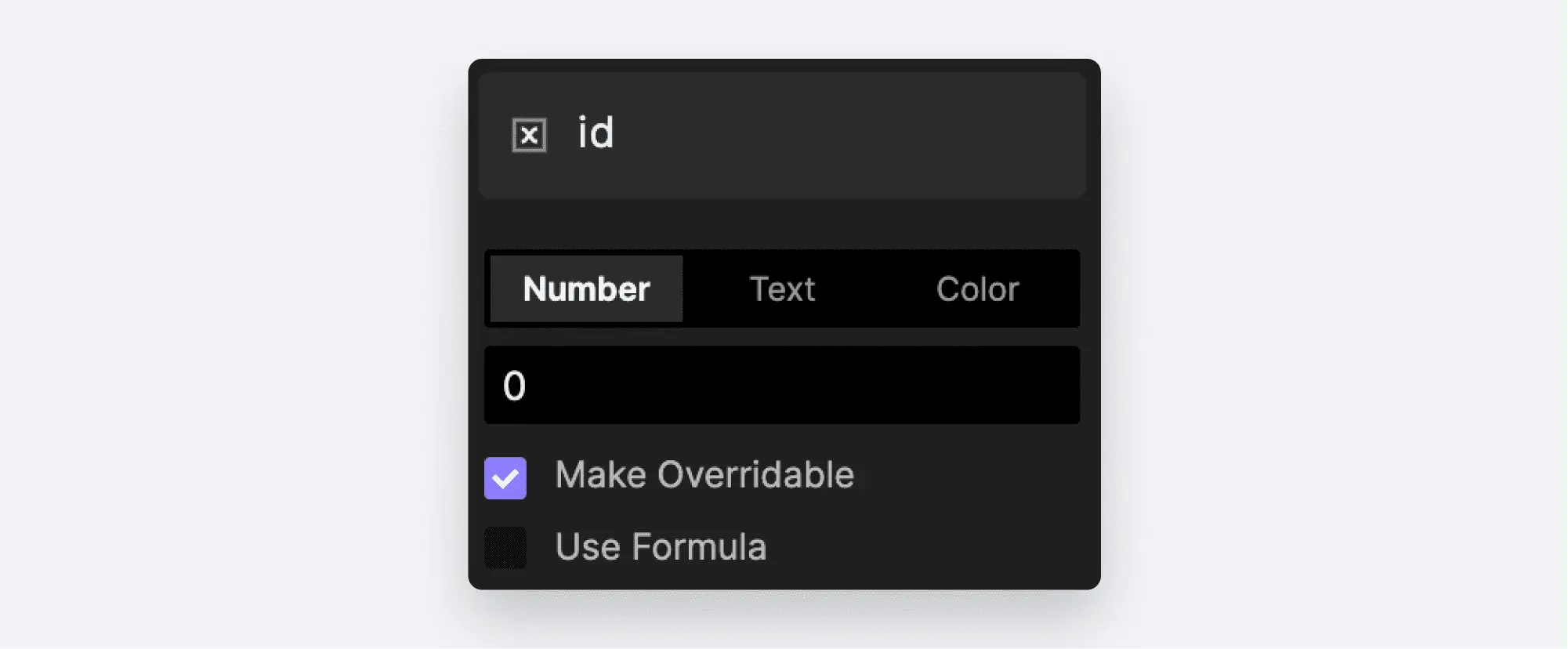

id的变量，类型为数字。勾选”该变量在子版组件中可被覆写”。
💡 通过勾选”该变量在子版组件中可被覆写”，场景中的每个子版组件都可以具有不同的

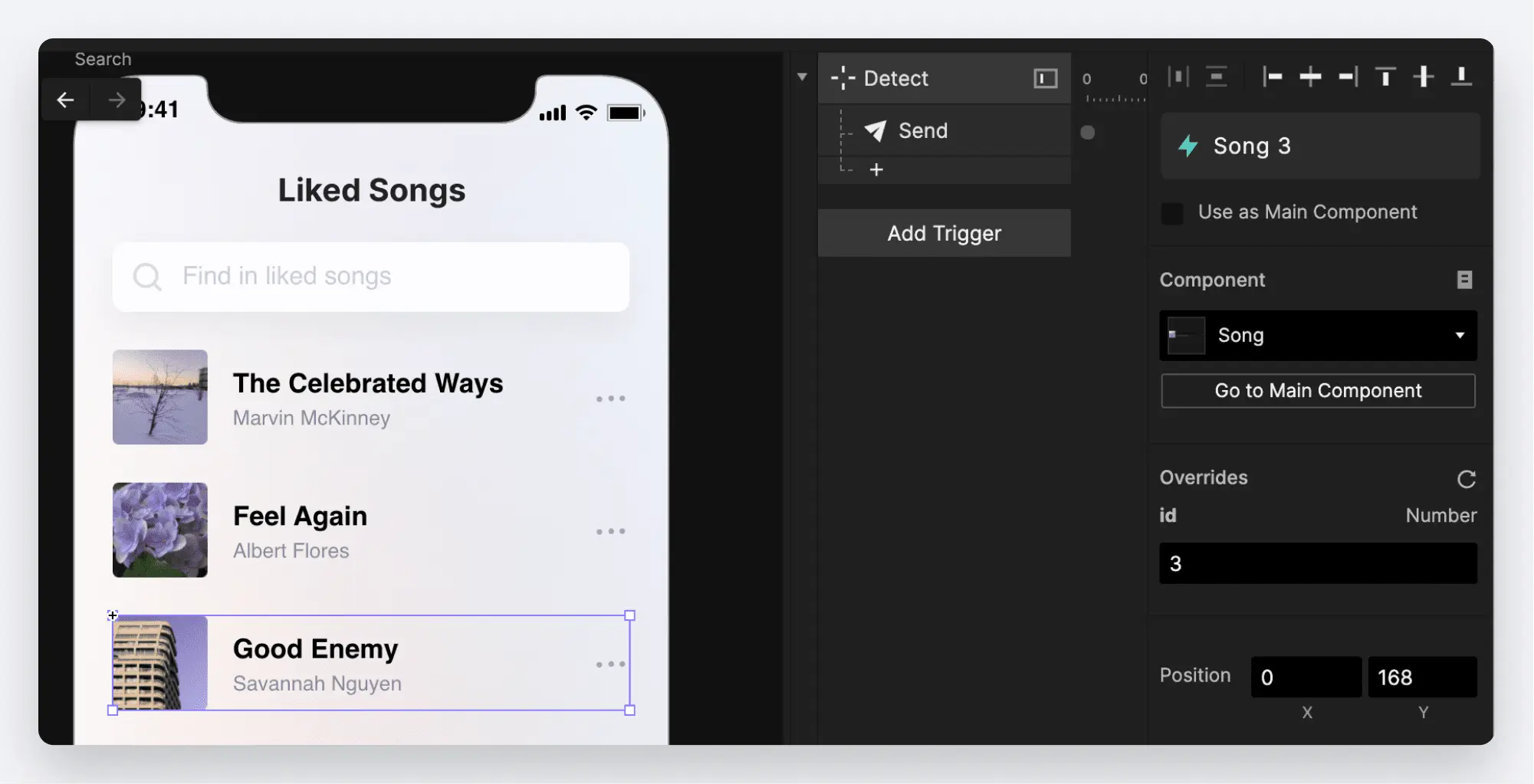

id 值。- 回到场景，每个 Song 子版组件的右侧属性面板中都可以设置"覆写内容（Overrides）"，我们可以在这里对新创建的
id变量进行编辑。
- 为每个子版组件分配不同的
id值，最好使用连续的数值。- 例如，将第一项 "The Celebrated Ways" 的值设置为
1 - 将第二项 "Feel Again" 的值设置为
2 - 将第三项 "Good Enemy" 的值设置为
3 - 以此类推。
- 例如，将第一项 "The Celebrated Ways" 的值设置为
💡这种连续编号对于逻辑非常重要。
幸运的是，子版组件的图层名称对应
id 值。请再次确认 Song 1 对应 id:1，Song 2 对应 id:2，以此类推，直到 Song 8。现在让我们创造奇迹吧！
- 再次编辑Song主控组件。

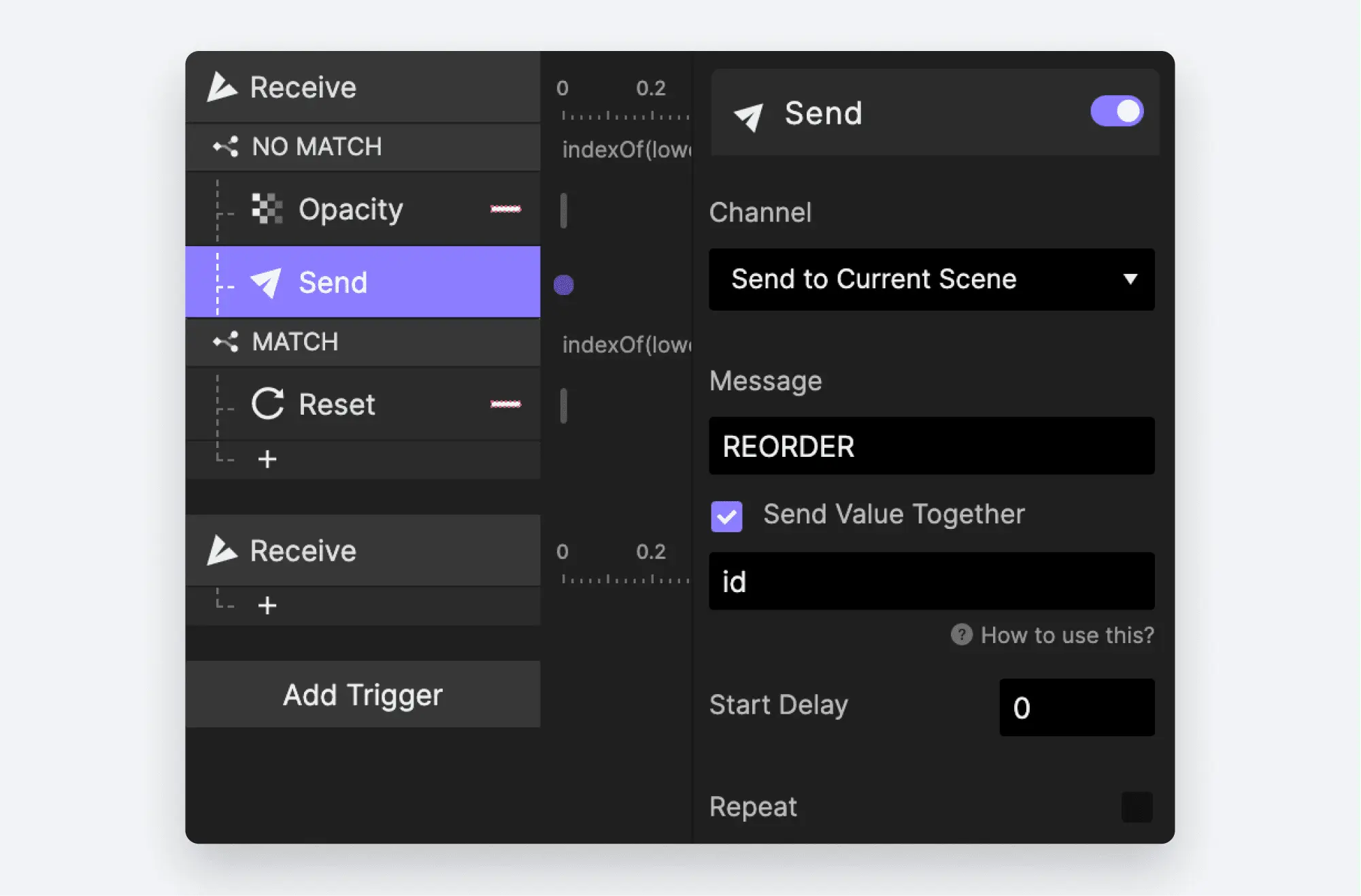

- 在“NO MATCH”「条件」下添加一个「发送」反应，设置渠道为“发送至当前场景”，信息填写
REORDER。勾选“同时发送数据”，并在下方出现的输入栏中使用id。

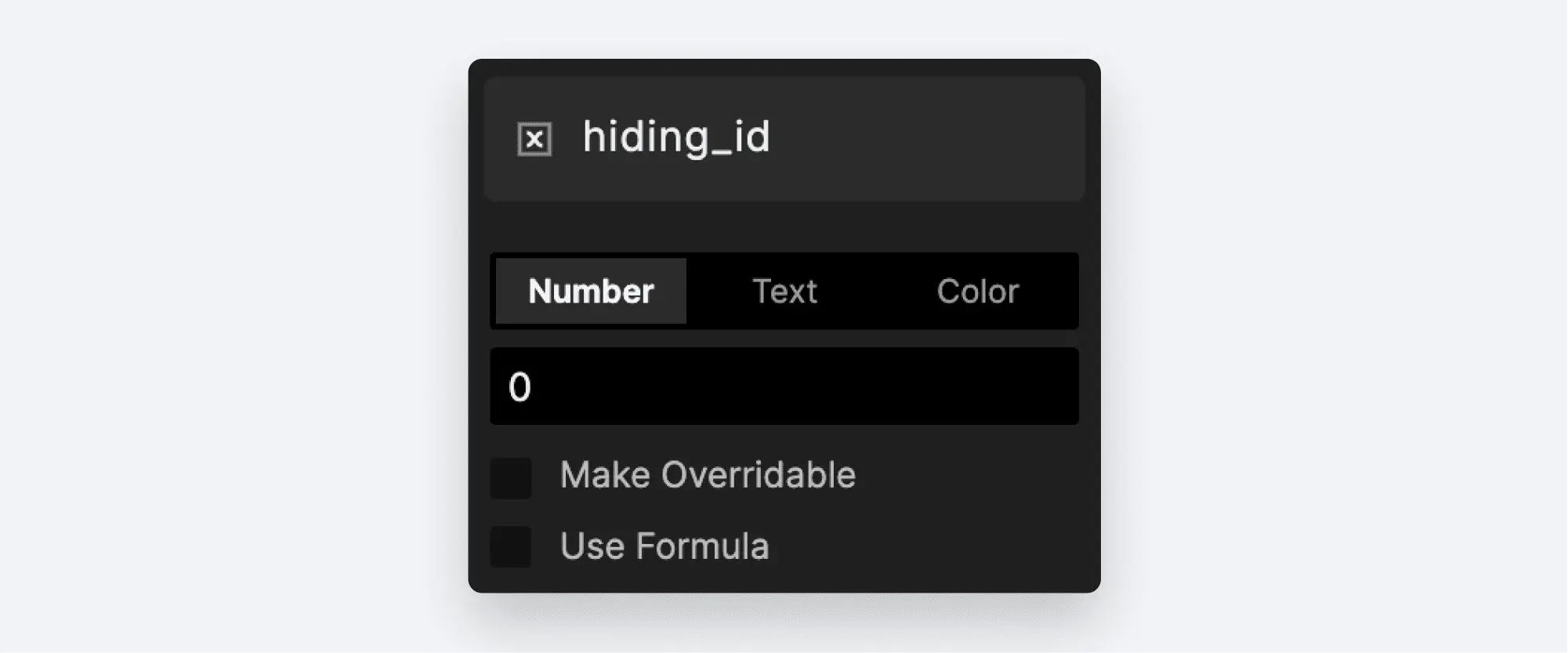

- 创建一个新的变量并命名为 hiding_id，设置为数字类型。
- 在“NO MATCH”「条件」下添加一个「发送」反应，

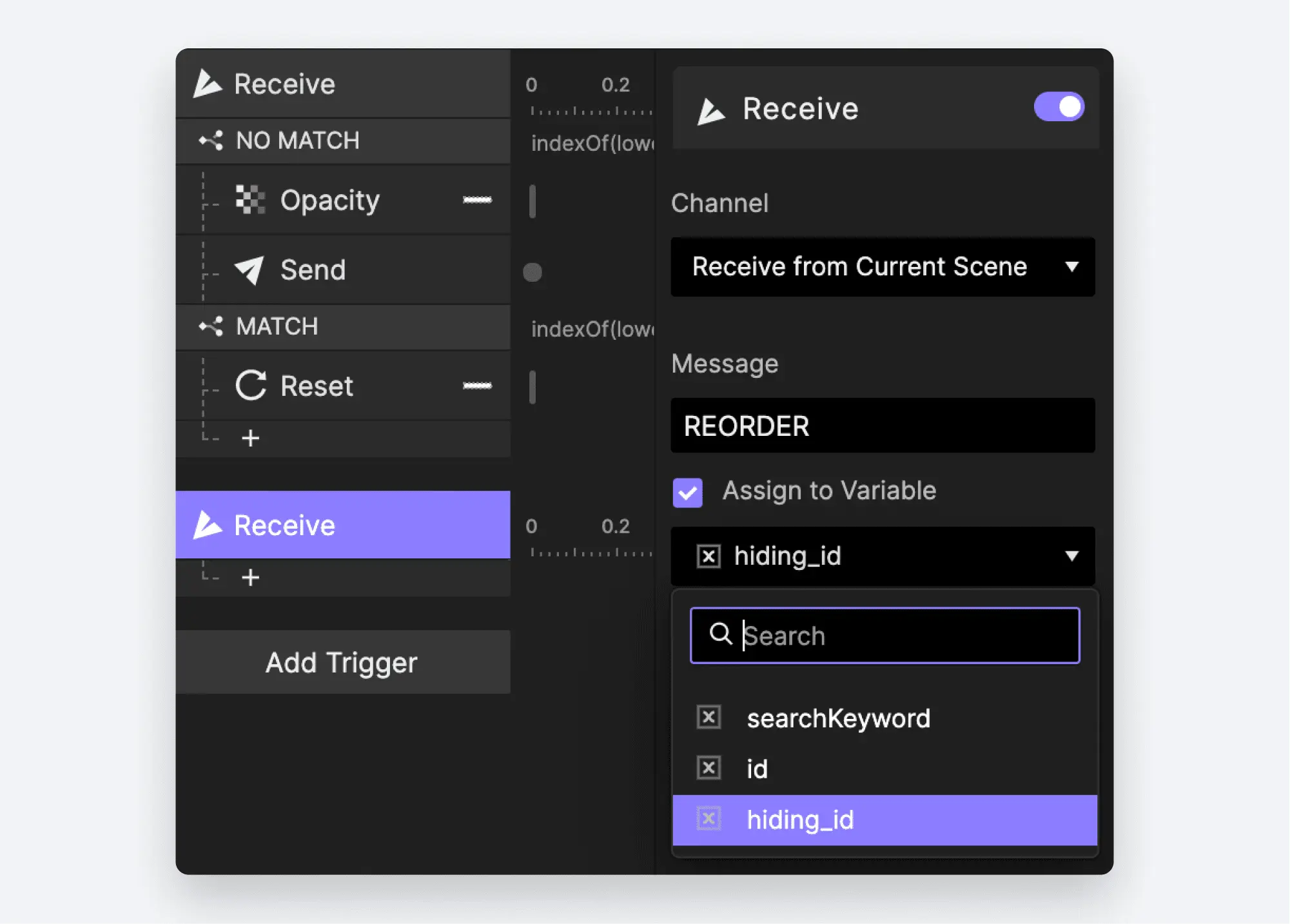

- 添加一个「接收」触发，设置渠道为”从当前场景接收（Receive from Current Scene）”。信息填写
REORDER，勾选“赋值给变量（Assign to Variable）”。 - 选择赋值给新创建的变量
hiding_id。
在继续之前，有必要指出接下来会发生什么。
我们在“NO MATCH”「条件」中使用了一个「发送」反应来传播消息
REORDER。如果组件之间能够交流，那么这个特定的Song子版组件将告诉所有其他子版组件：“我是id: x。我与搜索不匹配，所以我要隐藏起来。其他组件请按照顺序重新排列。”在这一点上，Song组件的所有子版组件都将接收到该消息，包括发送消息的子版组件。我们还发送了最初发送消息的组件
id，并赋值给变量 hiding_id。在「接收」触发中，每个子版组件将比较自己的 id与 hiding_id 是否相同。关键部分如下：
如果接收方的id大于发送方的id（即
id>hiding_id），那么我们将把接收方的位置向上移动一个槽。这就是为什么在给每首歌曲赋予 id值时，需要使用顺序编号的原因。一起看看它的实际操作

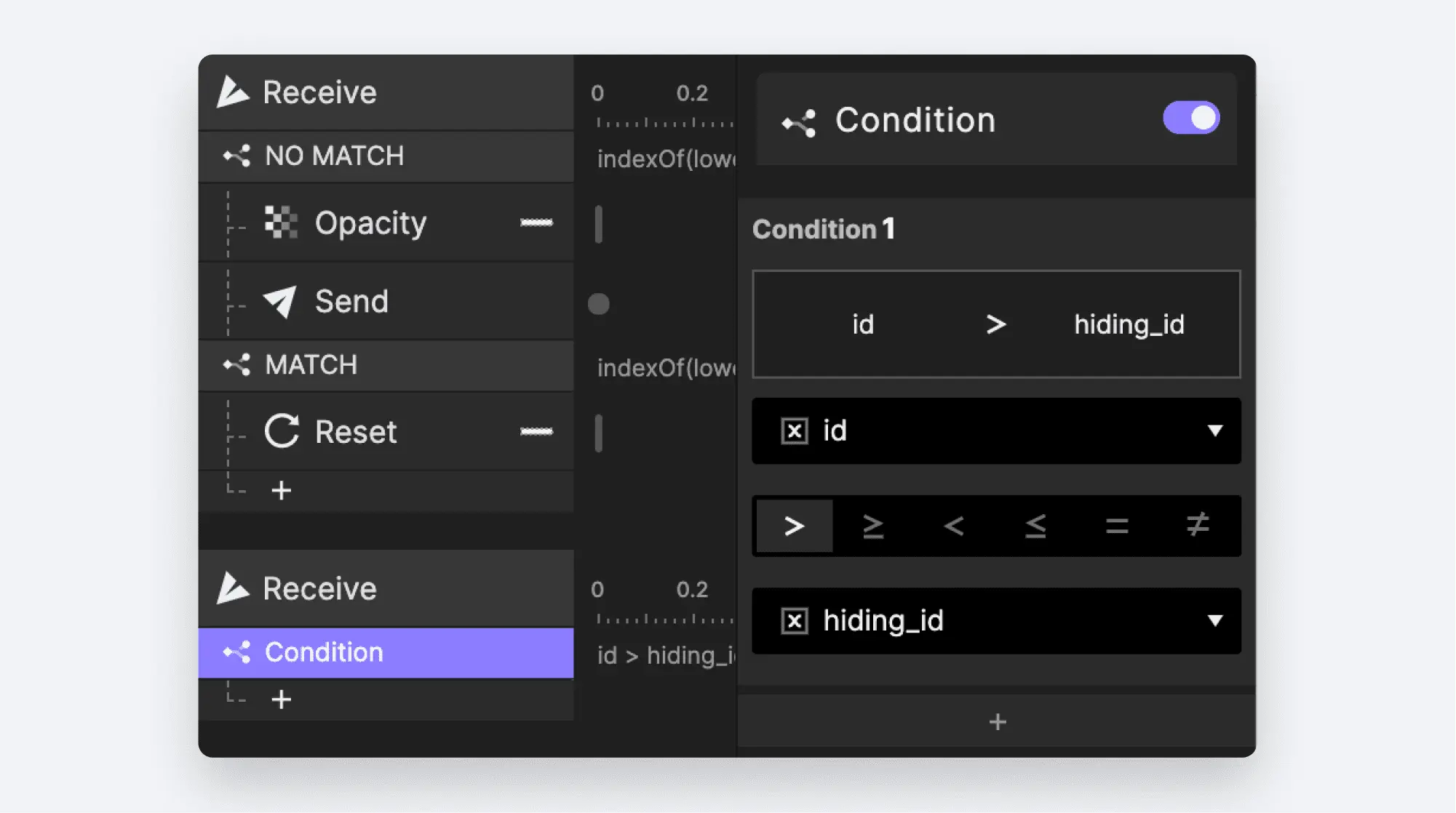

- 在「接收」触发下添加一个「条件」，在第一个下拉菜单中选择变量
id，点击>（大于）运算符。在下拉菜单中选择变量hiding_id。

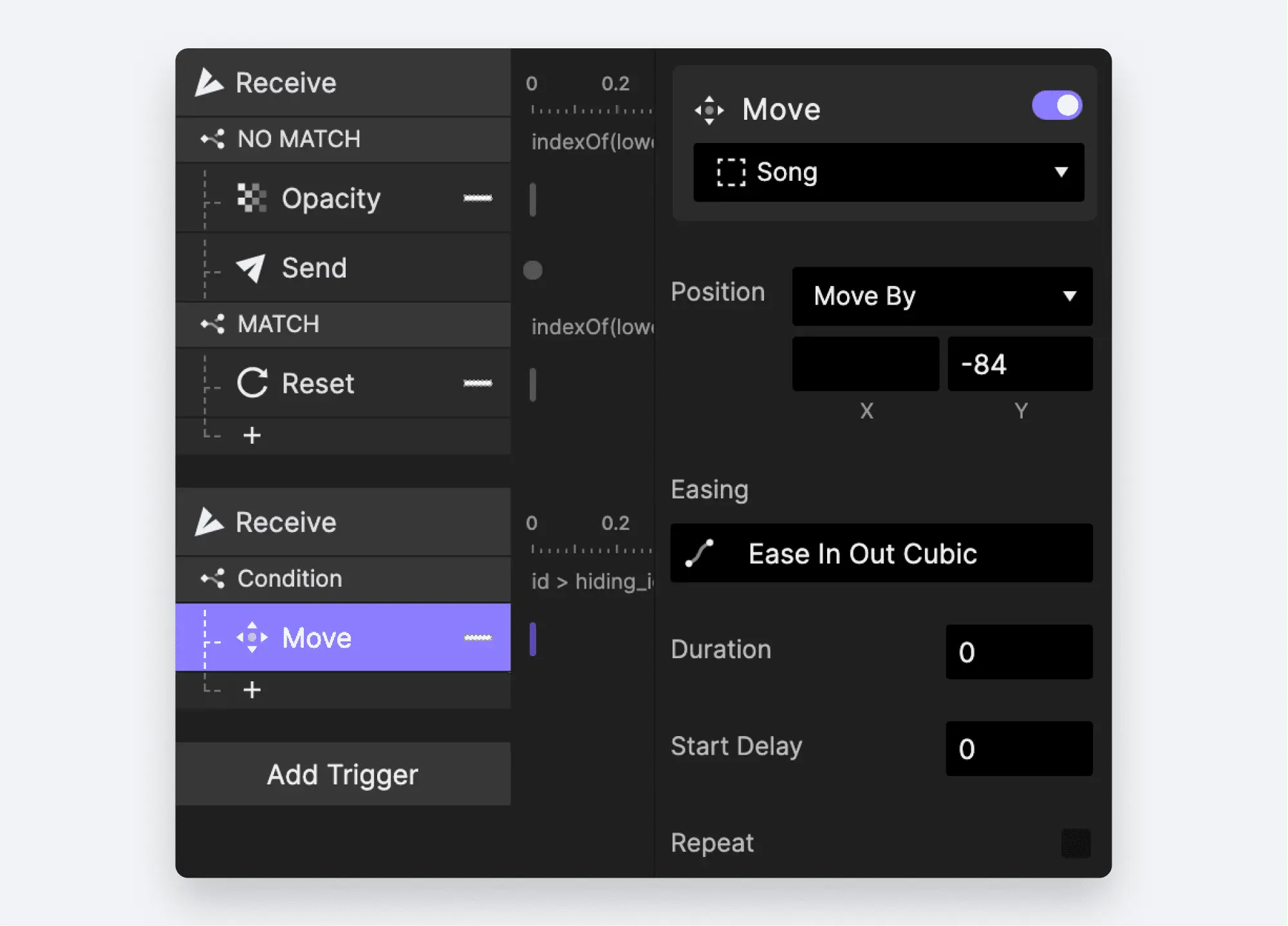

- 在「条件」下添加一个「移动」反应，坐标为选择“每次移动（Move By）”，并在 Y 坐标中输入 -84。最后，将持续时间设置为 0，以确保移动时不会有动画效果。
这就是我们需要做的全部事情！回到场景并预览原型，您的搜索功能应该可以完全正常工作了！
为什么这样做？
如果您对设置方法还有一些困惑，让我们回顾一下逻辑。如果您已经完全理解了以上内容，可以直接跳过这部分。
隐藏、重置和重新排序发生在每次按键时发生
每次在搜索框中输入一个字母时，每个组件都会判断它是否与搜索匹配，并不记得以前是否匹配。如果匹配，组件会重置自身的位置和透明度，即使它已经可见并处于原始位置。如果不匹配，组件会隐藏自身，即使它已经隐藏了。任何隐藏其自身的组件都会发送消息
**REORDER** 及其 **id**，所有位于其下方的组件（即 id 大于隐藏组件的组件）会向上移动 84 像素。看一个例子。只考虑前三首歌曲，忽略其他的。
- “The Celebrated Ways”
- “Feel Again”
- “Good Enemy”
假设用户在搜索框中输入字符
n。会发生以下情况：- 歌曲 1 不匹配并隐藏自身。
- 歌曲 1 向所有组件发生消息
REORDER，并附带其id值。 - 歌曲 2 匹配并重置自身。
- 歌曲 2 接收到来自歌曲 1 的
REORDER，并向上移动到第一个位置。 - 歌曲 3 匹配并重置自身。
- 歌曲 3 接收到来自歌曲 1 的
REORDER，并向上移动到第二个位置。
现在假设用户继续在搜索框中输入，接下来输入的字符是
e，搜索词变为 ne。会发生以下情况：- 歌曲 1 不匹配并隐藏自身，即使它已经是隐藏状态。
- 歌曲 1 向所有组件发送消息
REORDER。 - 歌曲 2 不匹配并隐藏自身。
- 歌曲 2 向所有组件发送消息
REORDER。 - 歌曲 2 接收到来自歌曲 1 的
REORDER，并向上移动到第一个位置，但由于它是隐藏的，我们看不到它。 - 歌曲 3 匹配并重置自身，将其移回原始位置 3。
- 歌曲 3 接收到来自歌曲 1 的
REORDER，并向上移动到第二个位置。 - 歌曲 3 还接收到来自歌曲 2 的
REORDER，并再次移动到第一个位置。
这就是全部内容！很简单！
在创建功能性的搜索体验中，您已经成功地使用了ProtoPie的许多强大功能：
- 函数和表达式
- 学会了如何使用
indexOf()和lowerCase()函数 - 学会了如何将它们嵌套在一个公式中，以进行复杂的信息处理
- 学会了如何使用
- 发送和接收
- 使用发送和接收功使场景能够与所有组件进行通信，并使组件能够相互通信。
- 功能组件
- 组件不仅在视觉设计上可重复使用，而且在功能上也可以重复使用！实际上，歌曲组件几乎完成了原型交互体验的所有工作。
最重要的是，我们希望您意识到这样的工作是多么容易。只涉及了几个内置函数，最重要的是 — 无需写代码！
祝您愉快地进行原型设计！
