如何在3D虚拟现实中建立HMI原型

深入3D虚拟现实世界，探索前所未有地HMI原型测试方法。

Luke Han, Product Manager

March 29, 2024

如何在3D虚拟现实中建立HMI原型
准备好探索过程的每个阶段，并发现这些工具如何提升汽车设计的质量。让我们开始这段激动人心的旅程，进入汽车行业的HMI设计和原型设计之旅吧！
您可以预览下面的演示，了解最终的成果。
注册以提前体验ProtoPie正在开发的新3D/VR功能！

概述

  1. 创建 HMI 原型
  2. 在 Unity 中创建项目
  3. 在 Unity 嵌入 ProtoPie 原型
  4. 在 Unity 中显示原型
  5. 建立 ProtoPie 和 Unity 之间的数据连接
  6. 专家提示：使用此自定义模板导入原型

1. 创建 HMI 原型

为了进行此操作，您需要在 ProtoPie 中创建 HMI 原型。如果您已经在使用 ProtoPie 进行原型设计，则可以跳过这一步。如果没有，请学习如何使用ProtoPie设计汽车仪表盘。

2. 在 Unity 中创建项目

  1. 现在，您已经创建了 HMI 原型，请在使用 ProtoPie 的笔记本电脑或台式电脑中下载并安装 Unity。本演示使用的 Unity 版本是2021.3.14f1，建议安装此版本或在之后发布的任何长期支持版本。

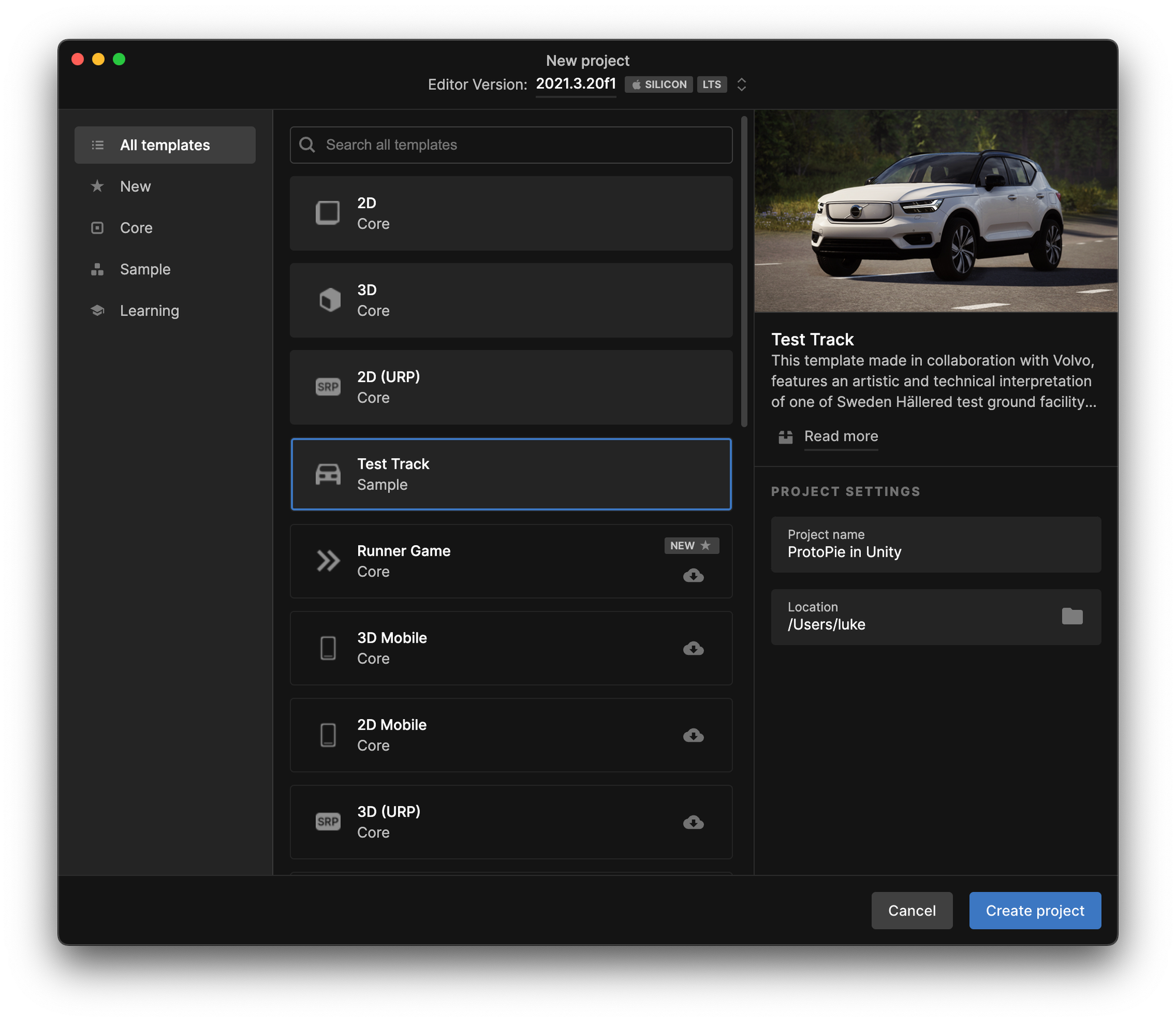

  2. 接下来，从 Unity Hub 中创建一个新项目。选择 Test Track 模板，并配置项目名称和位置。这个模板由沃尔沃提供，在安装 Unity 编辑器时提供了用于此演示的 3D 环境。
您与我们一样对3D原型制作感到兴奋吗？立即注册以提前体验ProtoPie中的新3D原型设计功能。
1

3. 在 Unity 嵌入 ProtoPie 原型

💡 我们将在 Unity 项目中嵌入一个Webview（网页浏览器），并使用 ProtoPie Connect 中的 Web Player 功能显示 ProtoPie 原型。
  1. 在这个分步说明中，我们将使用 Unity 的 Vuplex 3D Webview for Windows and macOS插件。与其他替代方案相比，它将使在 3D 项目中设置网页视图变得非常容易。

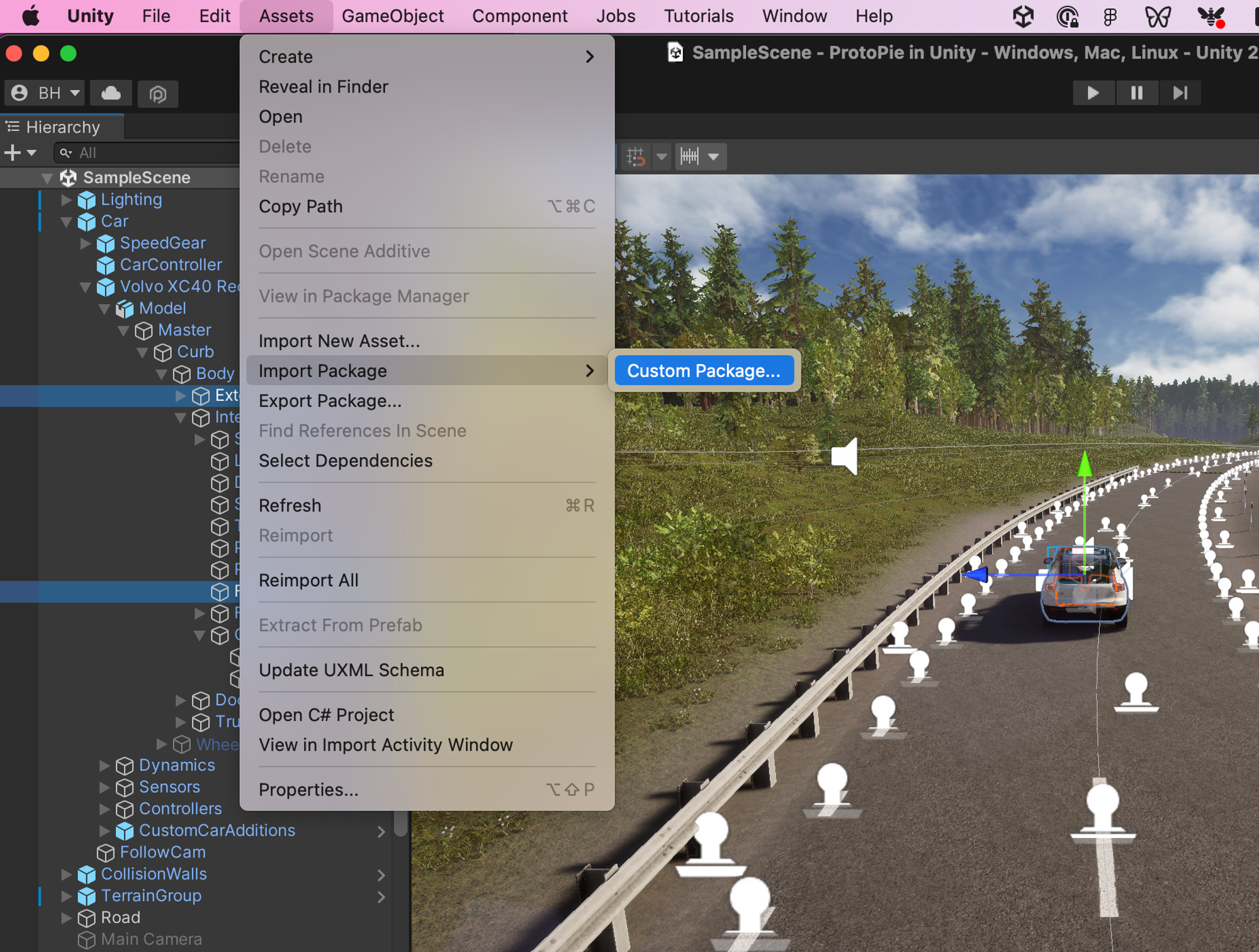

  2. 在 Unity 中，转到 Assets > Import Package > Custom Package。找到您下载的 Vuplex 插件，选择打开，然后将插件导入到项目中。
2

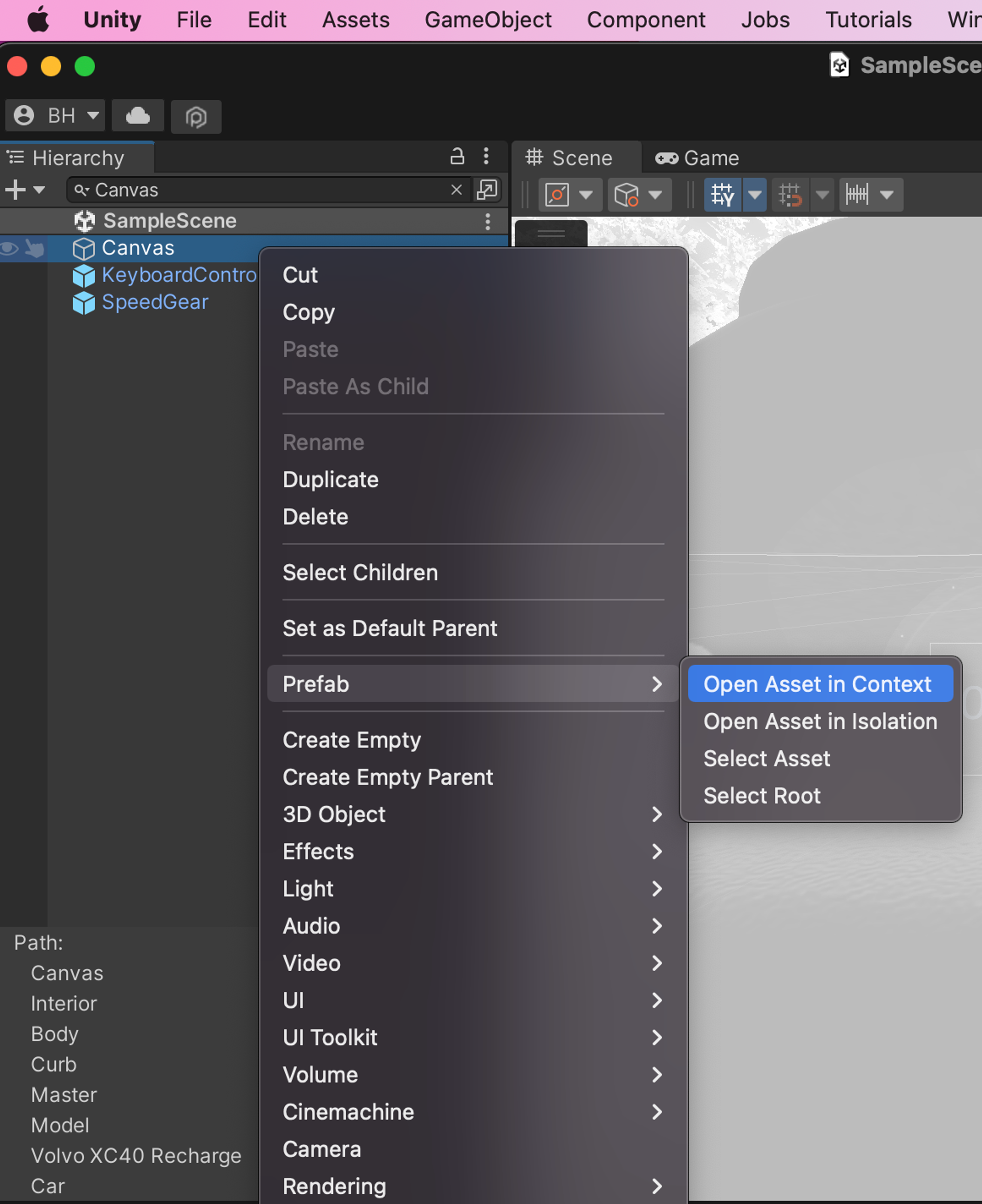

3. 在 Unity 项目中，使用 Hierarchy 面板通过搜索框找到 Canvas 对象。右键单击并选择 Prefab > Open Asset in Context。
2

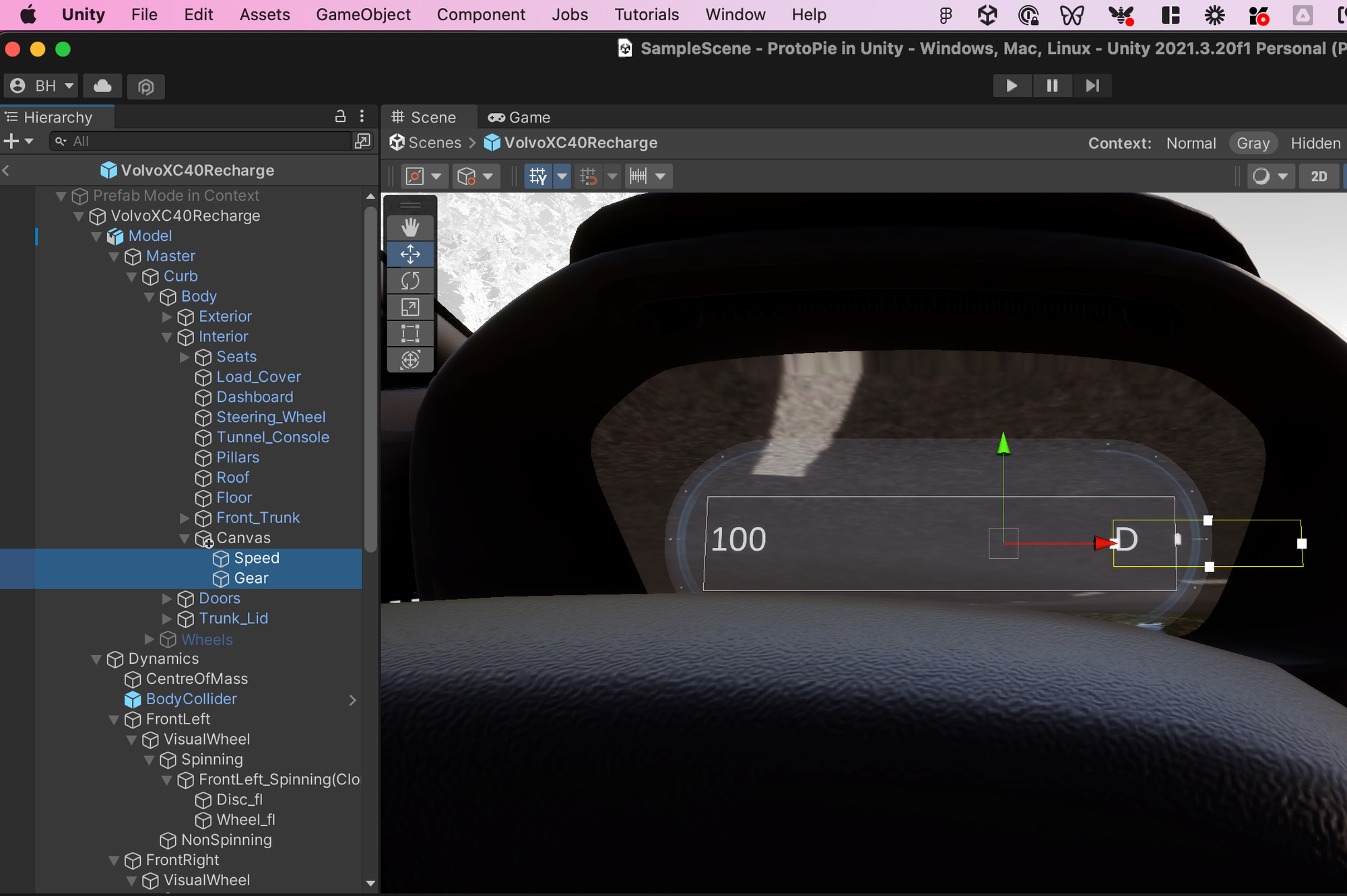

4. 在 Hierarchy 面板中，删除 Speed 和 Gear 对象，因为我们将用来自 ProtoPie 的原型文件来替换它们。

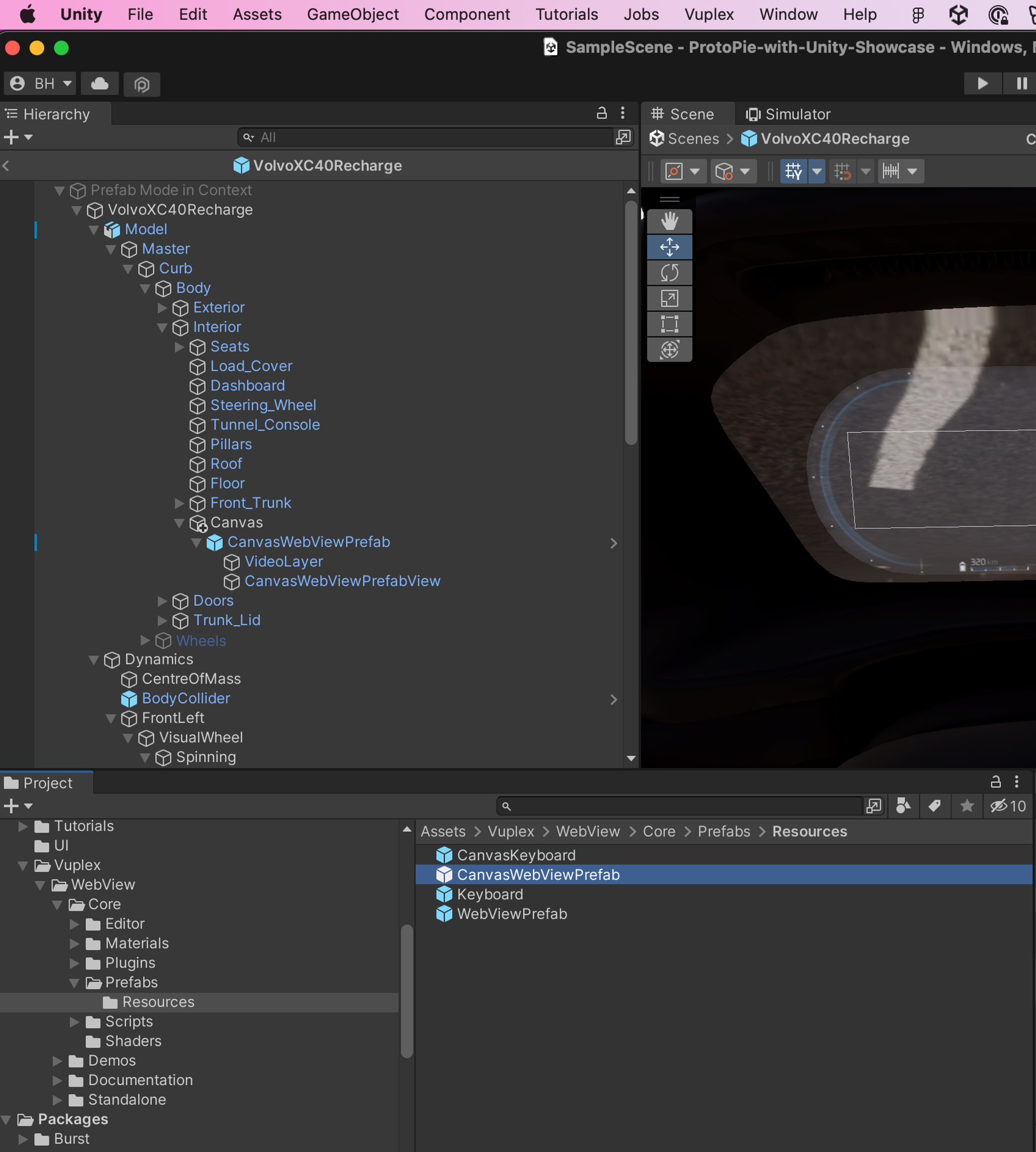

在Project 面板中，通过搜索或手动在 Assets > Vuplex > WebView > Core > Prefabs > Resources 中找到 CanvasWebViewPrefab。
将 Project 面板中的 CanvasWebViewPrefab 拖放到 Hierarchy 面板中的 Canvas 下方。
3
4

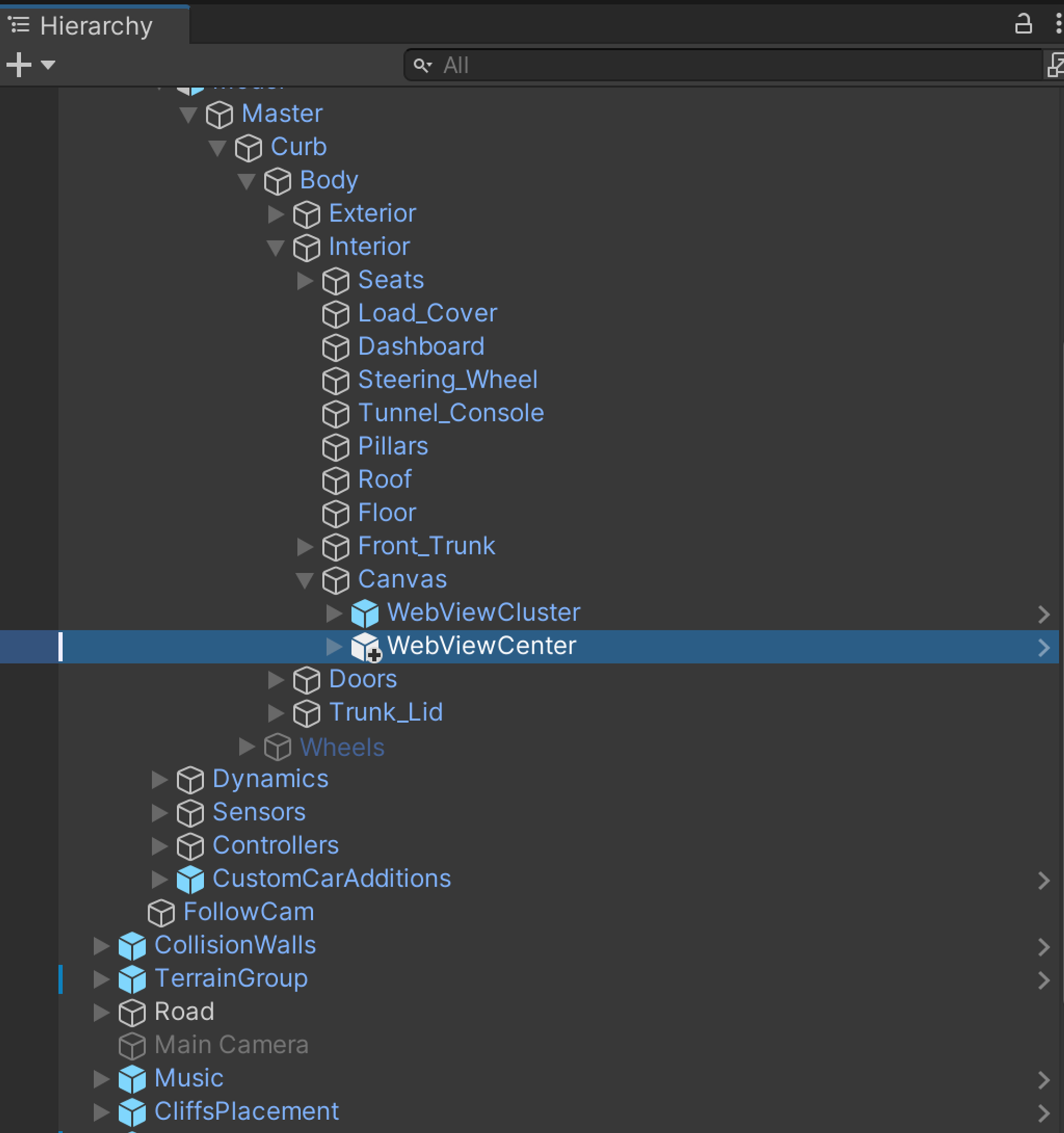

5. 由于需要两个网页视图，因此创建另一个，并命名为 WebViewCluster 和 WebViewCenter。WebViewCluster 将负责驾驶员面前的集群显示，而 WebViewCenter 将负责驾驶员和前排乘客之间的中央显示。
5

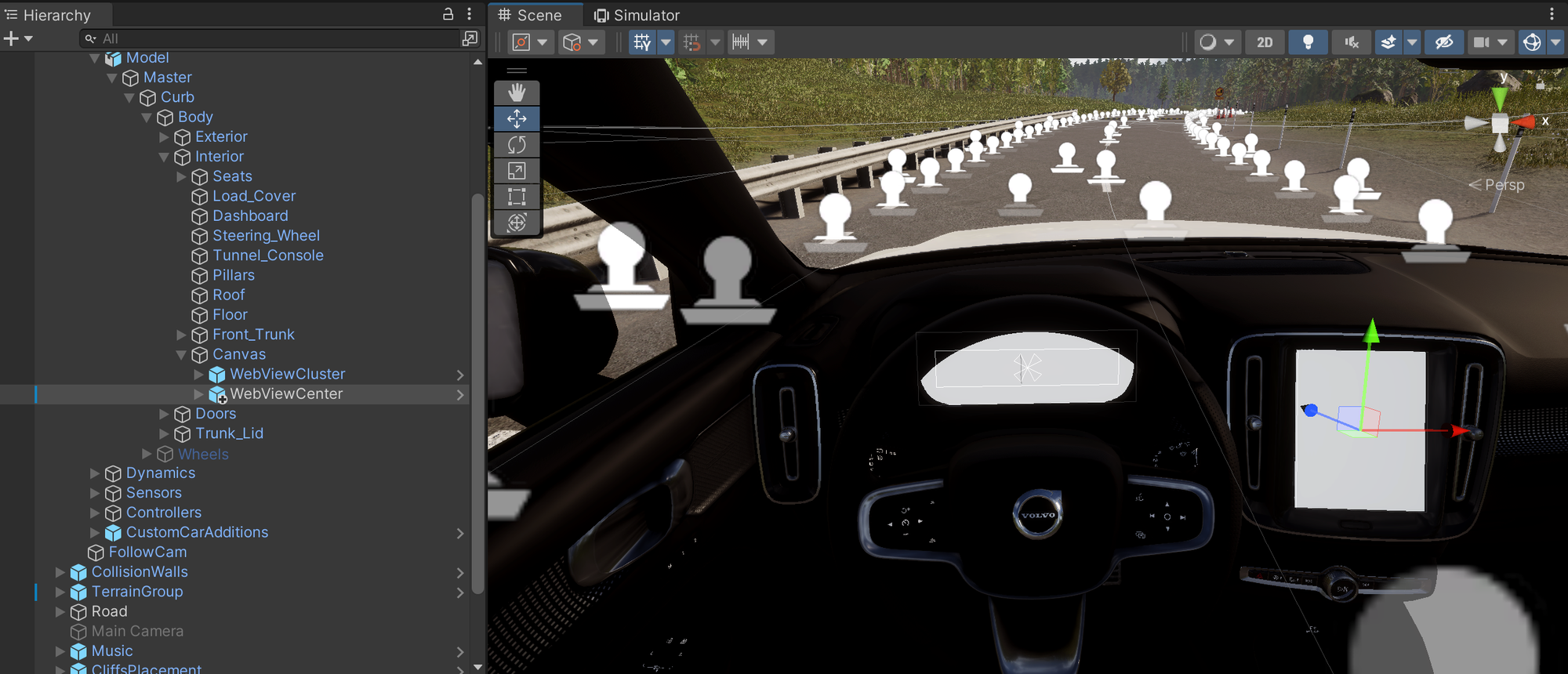

6. 使用 Scene 面板中的工具调整 WebViewCluster 和 WebViewCenter 对象的大小和位置。
6

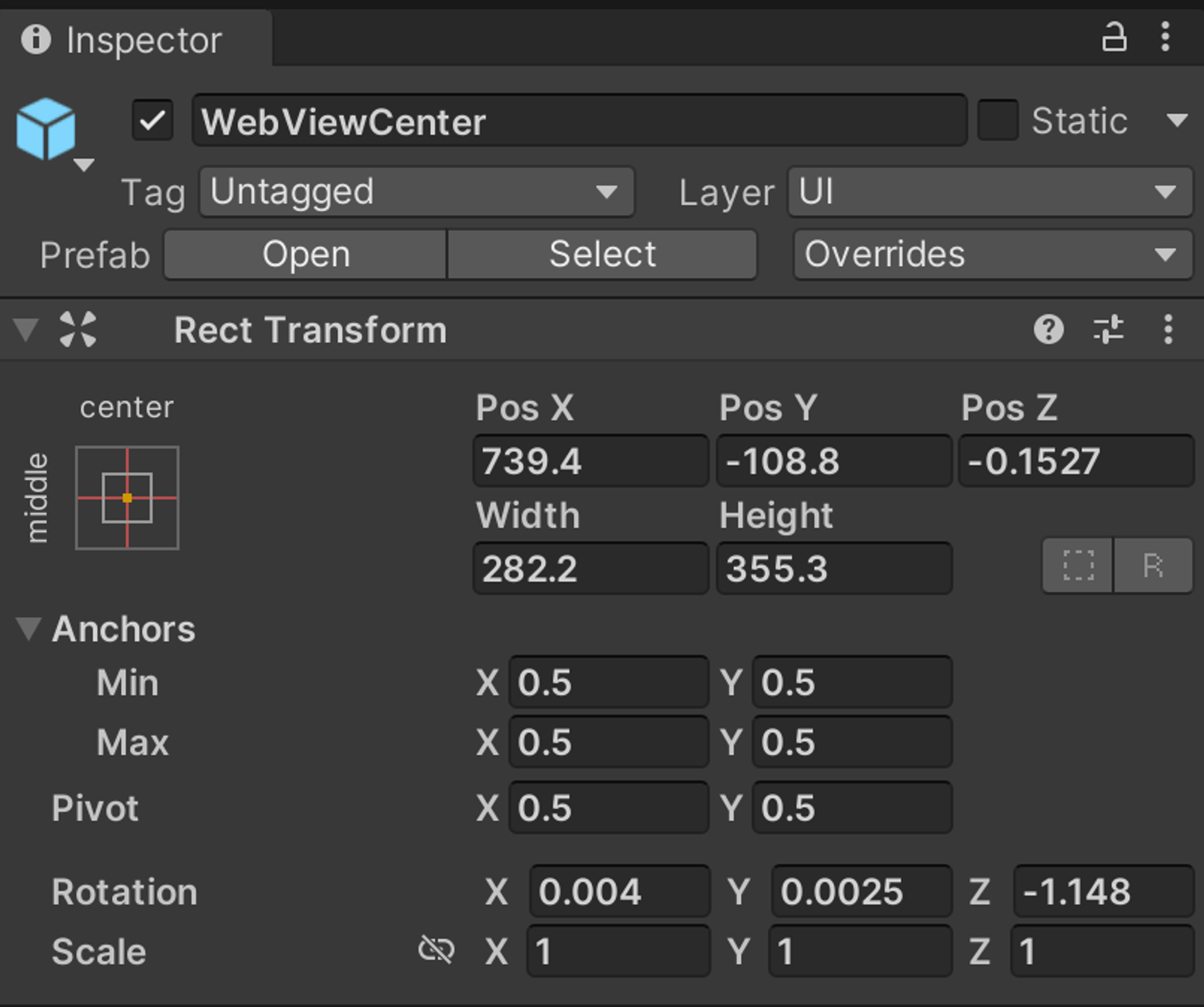

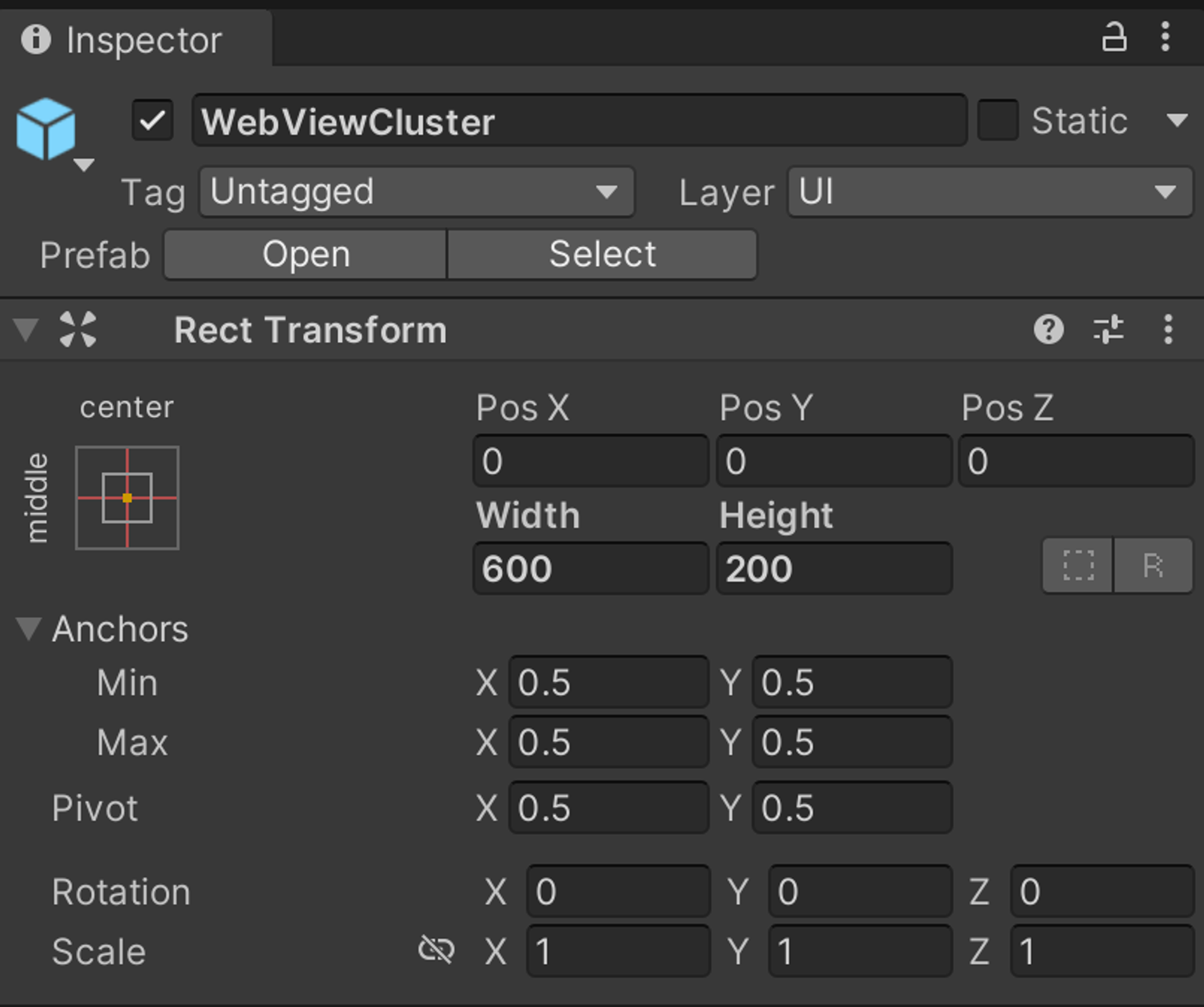

查看以下检查面板的两个图像，了解我是如何
7
8

4. 在 Unity 中显示原型

💡 ProtoPie Connect 能为Pie原型创建网页 URL，我们将使用这个 URL 在 Unity 中显示原型。
  1. 在 ProtoPie Connect 中，添加想要在 Unity 中显示的 Pie 文件。这里使用了两个 Pie 文件：Cluster Display和 Center Display。
以下是两个Pie源文件的云端链接。
Cluster Display Pie Center Display Pie

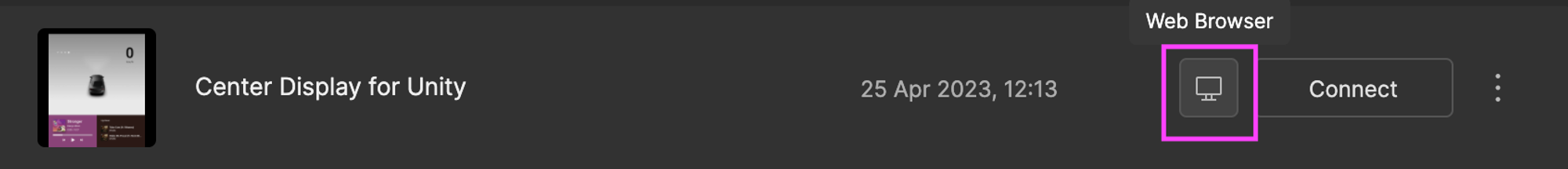

2. 这些 Pie 文件可以在网页浏览器中打开。请注意两个 Pie 文件的 URL（如果 ProtoPie Connect 不在同一台电脑/笔记本电脑上，请将'localhost:9981'替换为 ProtoPie Connect 左下角显示的 IP 地址，如上面的截图中显示的是192.168.68.56:9981）。
9
10

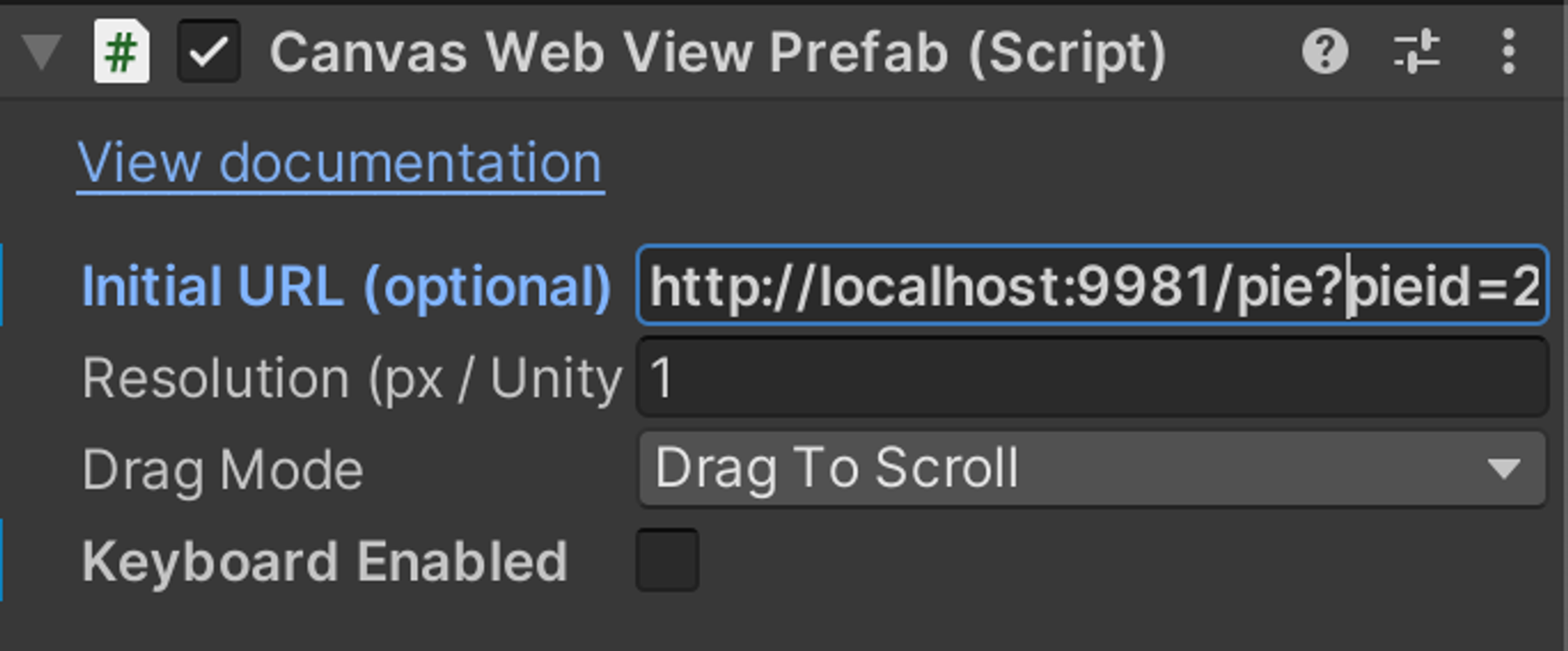

3. 在 Unity 的 Hierarchy 面板中，找到之前创建的 WebViewCluster 和 WebViewCenter 对象。对于每个对象的 Inspector面板（在右侧），找到 Canvas Web View Prefab (Script)。
我们将把 Initial URL (optional) 更改为从 ProtoPie Connect 的 Web Player 中获取的 Pie 文件 URL。
11

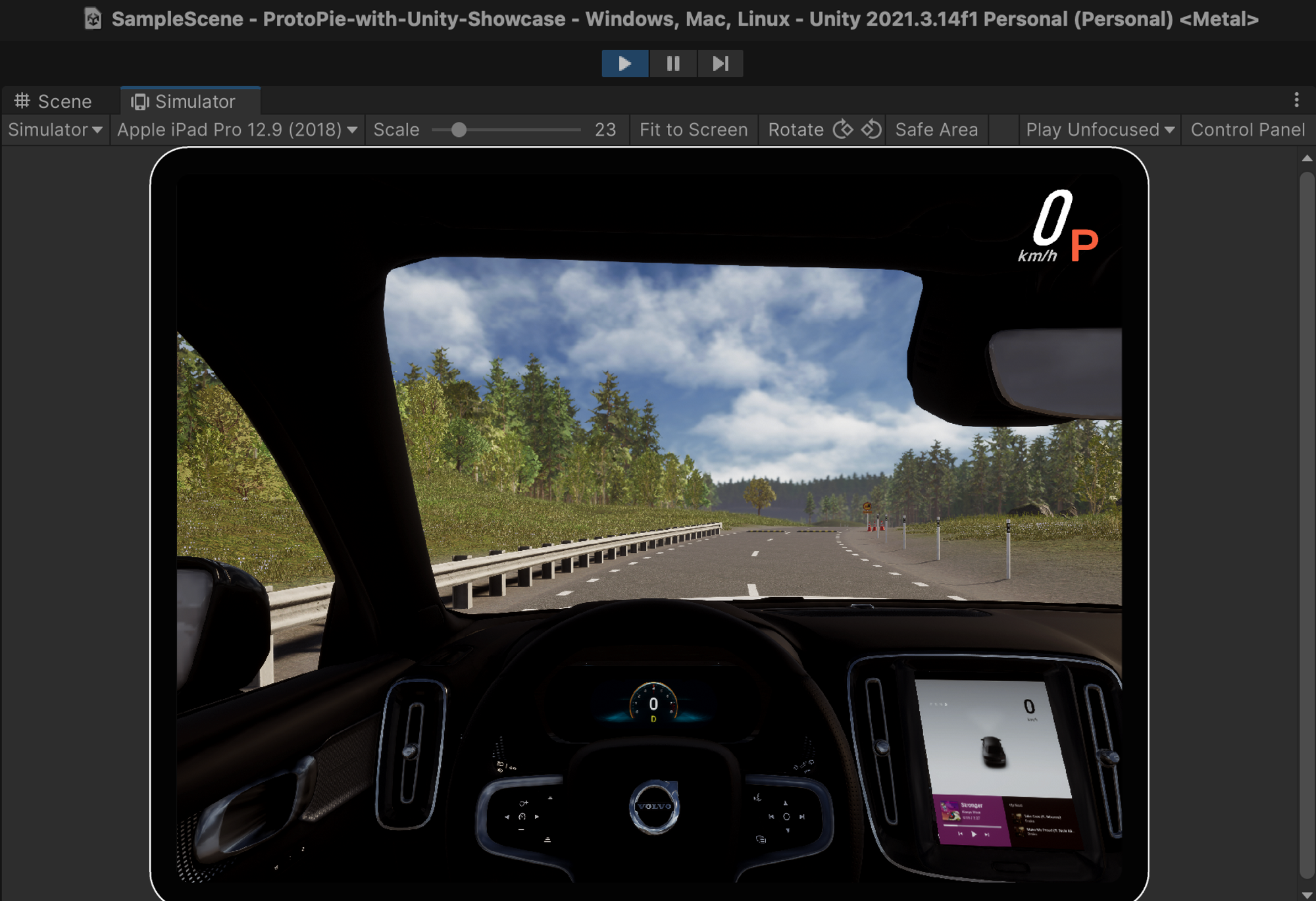

4. 按下播放按钮来测试，并查看 Unity 中嵌入的 Pie 文件！（可以使用 Simulator 面板来获得更好的视角，按键盘上的 C 键将视角切换到车内）。
💡 至此，在原型中进行的任何更改和编辑都将通过 ProtoPie Connect 自动传递！（只要是 ProtoPie Connect 中添加的同一个 Pie 文件，并且 URL 不变）
12

5. 建立 ProtoPie 和 Unity 之间的数据连接，使它们可以进行交互

💡 ProtoPie Connect 使用 socket.io技术来实现与其他应用程序的集成。

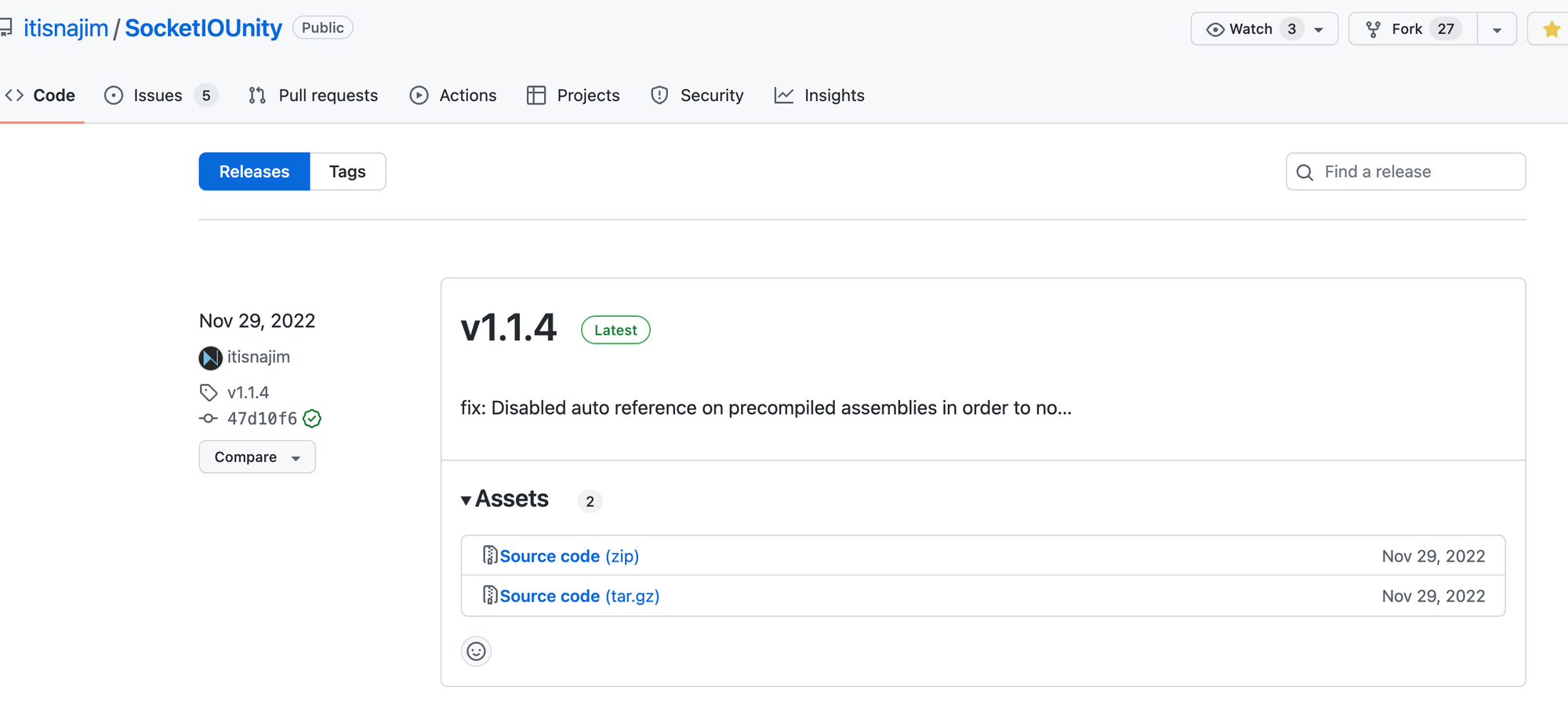

  1. 在这里，我们将使用 SocketIO for Unity library by itisnajim 。可以从 Github 下载该库。
13

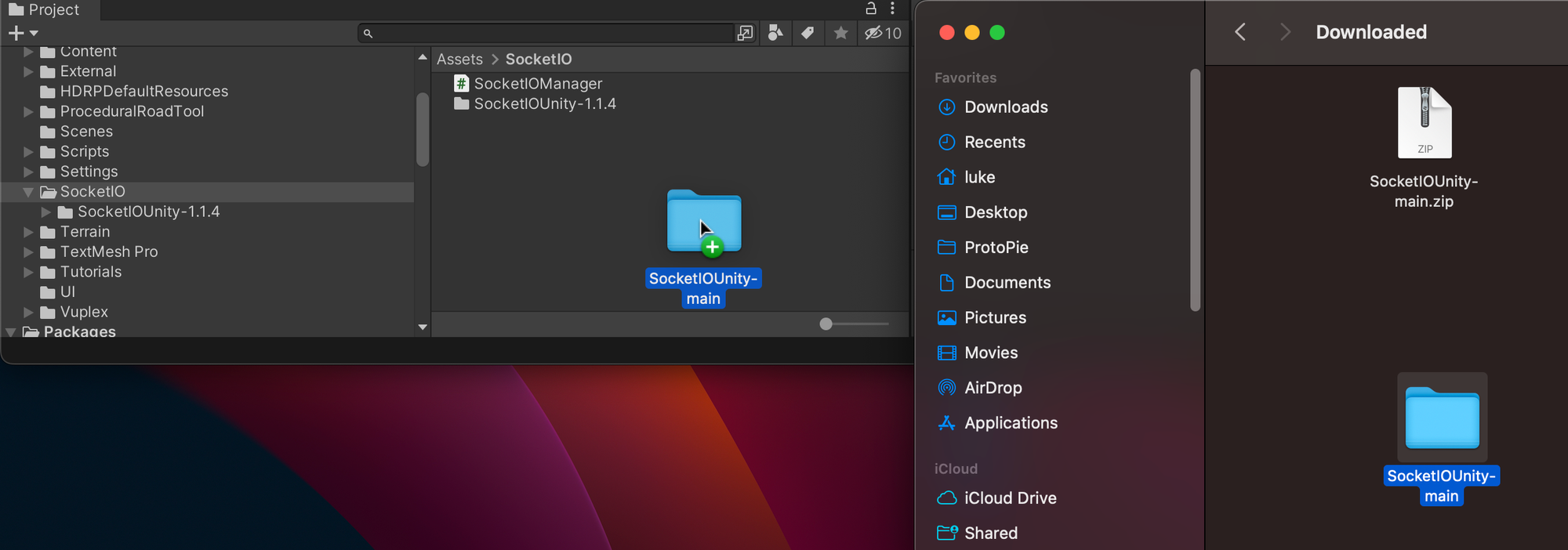

2. 在 Project 面板的 Assets 文件夹中创建一个名为 SocketIO 的文件夹。解压上面下载的 SocketIOUnity 压缩文件，并将文件夹拖放到 Project 面板中的 SocketIO 文件夹中。
14

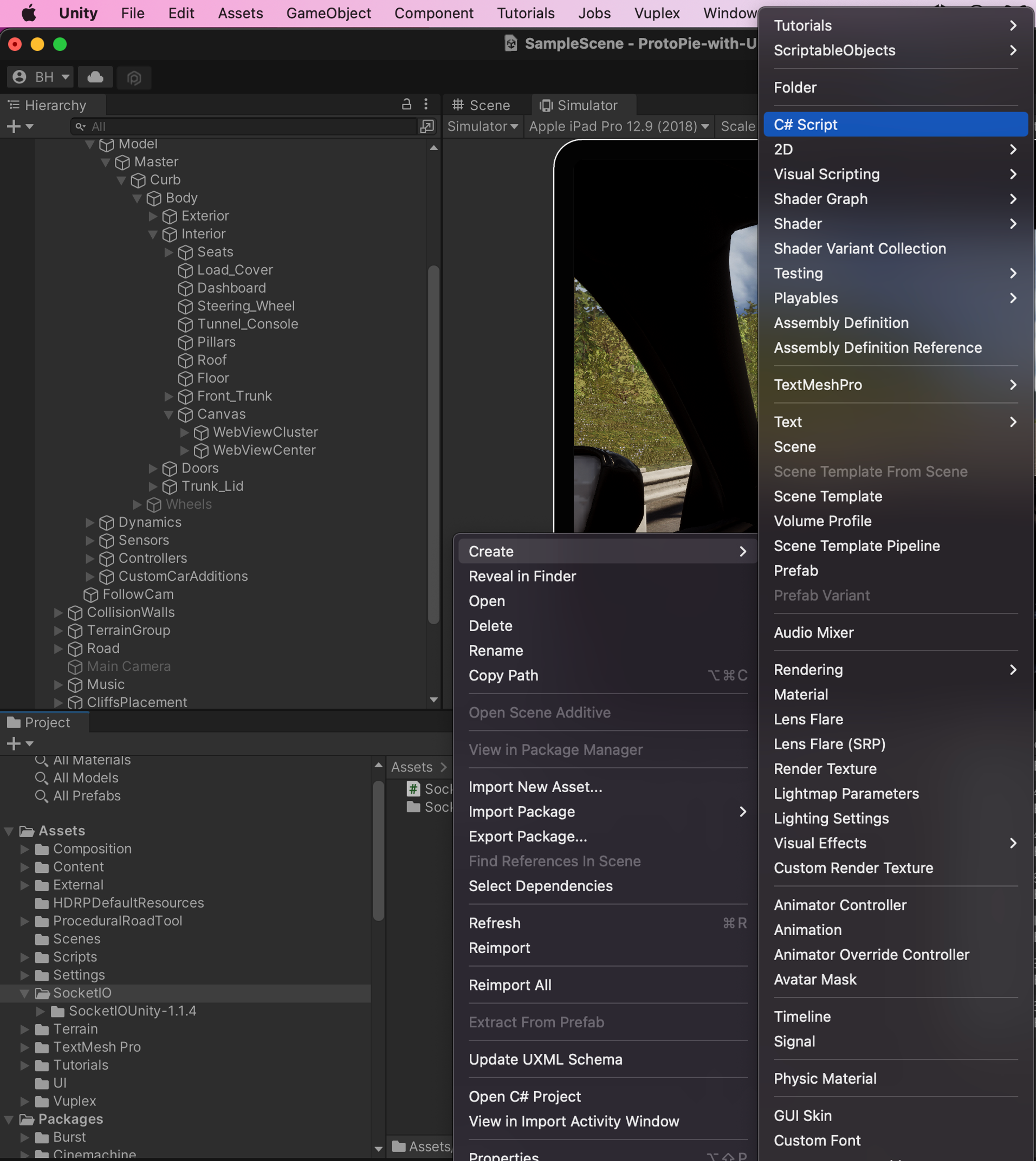

3. 右键单击 Assets > SocketIO 文件夹，创建一个C#脚本，将其命名为 SocketIOManager。
15
4. 将以下代码插入到 SocketIOManager.cs 文件中并保存。
💡 这是一个简单的桥接应用，用于连接到 ProtoPie Connect 的 Socket.io服务器（企业版功能）。它将通过 Socket.io消息与 ProtoPie Connect 进行通信，从而使 Pie 文件能够与 Unity 的数据进行交互。
using System;
using SocketIOClient.Newtonsoft.Json;
using UnityEngine;

public class SocketIOManager : MonoBehaviour
{
    public SocketIOUnity socket;

    [Header("References")]
    [SerializeField] private VolvoCars.Data.GearLeverIndication gear = default;
    [SerializeField] private VolvoCars.Data.Velocity velocity = default;



    Action<int> gearAction;
    Action<float> velocityAction;



    void Start()// This is Unity's way of saying run this when starting
    {
        setUpSocketIO();
        subscribeCarData();
    }

    void Update()// This is Unity's way of saying run this on every frame
    {
    }

    void OnDestroy()// This is Unity's way of saying run this when ending
    {
        socket.Disconnect();
    }

    private void setUpSocketIO()
    {
        Debug.Log("Init Socket");

        var uri = new Uri("http://localhost:9981")// If ProtoPie Connect is on the same PC this should work for connecting with ProtoPie Connect.// var uri = new Uri("http://192.168.68.56:9981"); // If ProtoPie Connect is running on a different PC in the network, input ProtoPie Connect's IP address (e.g. http://192.168.68.56:9981).

        socket = new SocketIOUnity(uri);
        socket.JsonSerializer = new NewtonsoftJsonSerializer();

        socket.OnConnected += (sender, e) =>
        {
            Debug.Log("socket.OnConnected");
        };
        socket.OnDisconnected += (sender, e) =>
        {
            Debug.Log("disconnect: " + e);
        };
        socket.OnReconnectAttempt += (sender, e) =>
        {
            Debug.Log($"{DateTime.Now} Reconnecting: attempt = {e}");
        };

        Debug.Log("Connecting...");
        socket.Connect();

        socket.OnUnityThread("ppMessage", (data) =>
        {
            Debug.Log(data.ToString());
        });
    }

    private void subscribeCarData()// We're subscribing to some car data provided in this Unity template
    {
        gearAction = gearInt =>
        {
/*
                gearInt = {
	                0 : P
                    1 : R
                    2 : N
                    3 : D
	            }
	        */
            sendPPMessage("carTelemetry_gear", gearInt.ToString());
        };
        gear.Subscribe(gearAction);

        velocityAction = v =>
        {
            sendPPMessage("carTelemetry_speed", ((int)(3.6f * Mathf.Abs(v) + 0.9f)).ToString());
        };
        velocity.Subscribe(velocityAction);
    }

    private void sendPPMessage(string messageId, string value)
    {
        if (socket.Disconnected)
        {
            return;
        }

        socket.EmitStringAsJSON("ppMessage",
            '{'
                + $"\"messageId\": \"{messageId}\"" + ','
                + $"\"value\": \"{value}\"" +
            '}'
        );
    }
}

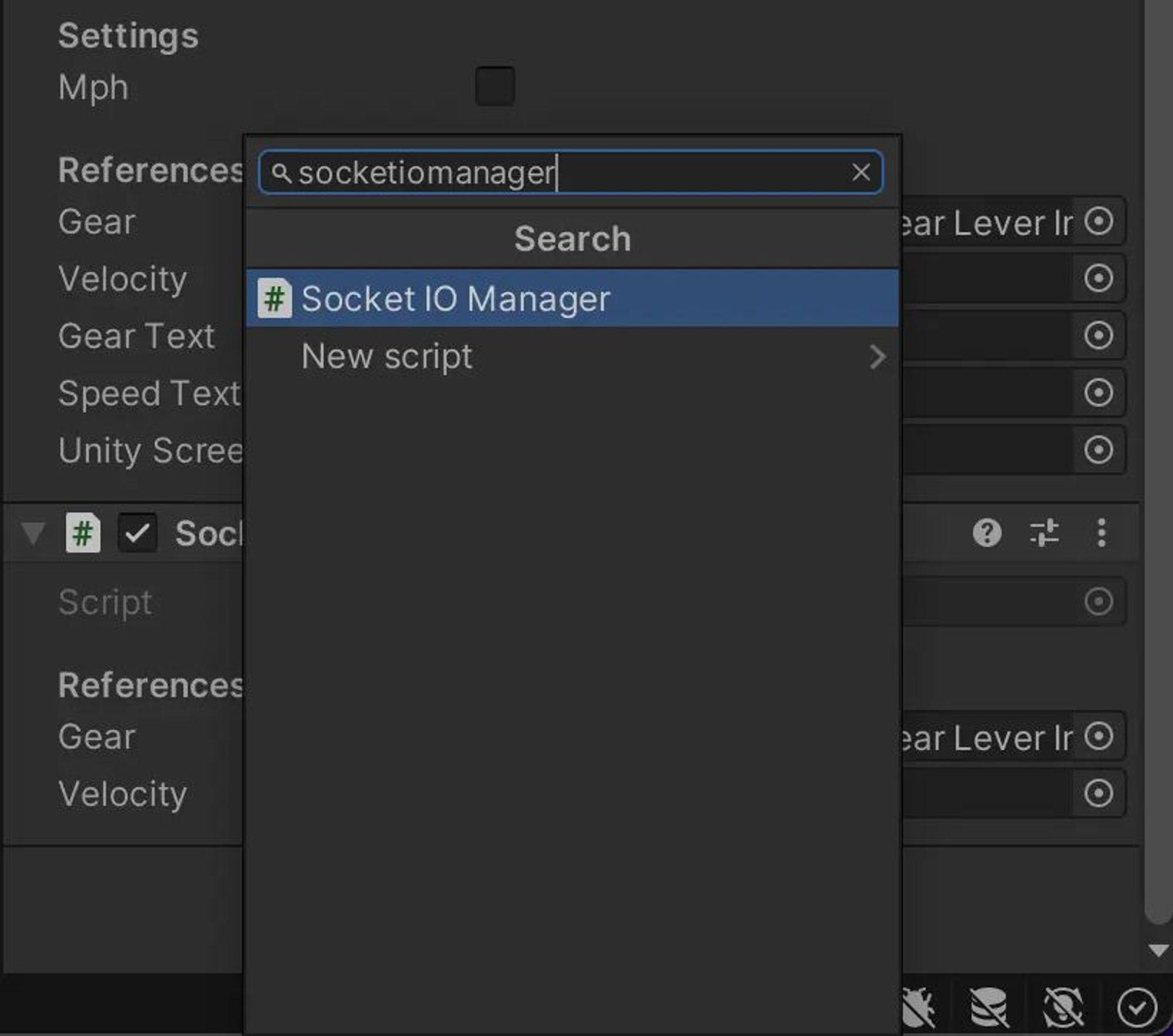

5. 在 Hierarchy 面板中，找到名为 Canvas 的对象，它是 WebViewCluster 和 WebViewCenter 对象的父级对象。在 Inspector 面板中，找到底部的 Add Component 按钮，并添加 SocketIOManager 脚本。
16

6. 专家提示：使用此自定义模板导入原型

为了让您的工作更加便捷，我们的创意技术专家 Freddie 创建了一个 Unity 模板，用于将高保真的 ProtoPie 原型导入 Unity。点击此处查看模板。

7. 准备就绪，开始驾驶！

恭喜您！现在您可以使用 ProtoPie Connect 和 Unity 在 3D 虚拟现实环境中测试您的 HMI 设计了。
利用这些强大的工具创建身临其境的交互式原型，将您的汽车原型设计和测试过程提升到一个新的高度。准备好在虚拟现实世界中释放您的所有设计潜力。

用 ProtoPie 彻底改变您的汽车设计！

立即开始免费使用ProtoPie，充分释放您的汽车设计和 HMI 原型项目的潜力。
祝您原型设计愉快！
