在ProtoPie中创建可拖动的地图原型
本教程将教您在不使用任何代码的情况下创建可拖动的地图原型！
Joseph Wang, Interaction Design Student @ Monash University
August 13, 2023
介绍
在当今时代，位置特征是移动应用程序中的常见元素。无论是应用于导航应用程序还是使用兴趣点样式功能，交互式地图元素始终存在于图片中。
在本教程中，我们将在 ProtoPie 中使用一系列简单的触发器来创建这些交互式地图中的一种。
UI 和素材可能与本教程有区别，但本质是相同的！
在本教程中，您将学习：
- 使用夹捏触发器缩放元素/贴图
- 使用旋转触发器旋转地图
- 创建可拖动的地图原型
- 对触发器和响应设置合理的约束

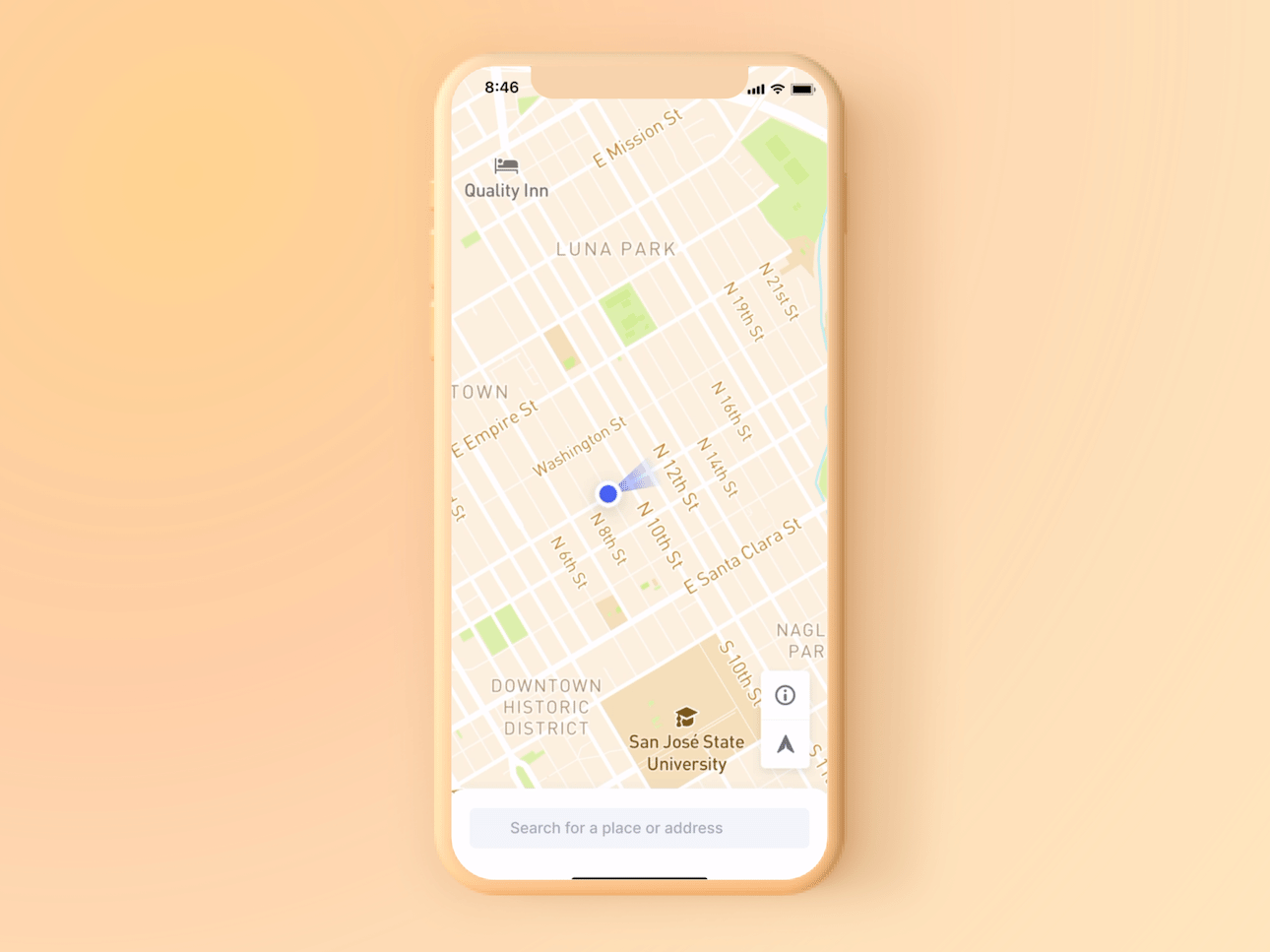

在本教程结束时，您将能实现这样的效果！
下载ProtoPie素材资源
分步说明
开始之前
确保您拥有ProtoPie应用程序并将预览镜像到手机上，因为这样可以更容易测试原型，尤其是在引入夹捏和旋转触发器的情况下。
请务必注意，如果地图屏幕顶部有任何元素，则需要勾选所选图层底部的“可触碰底层级图层”复选框。
地图平移交互

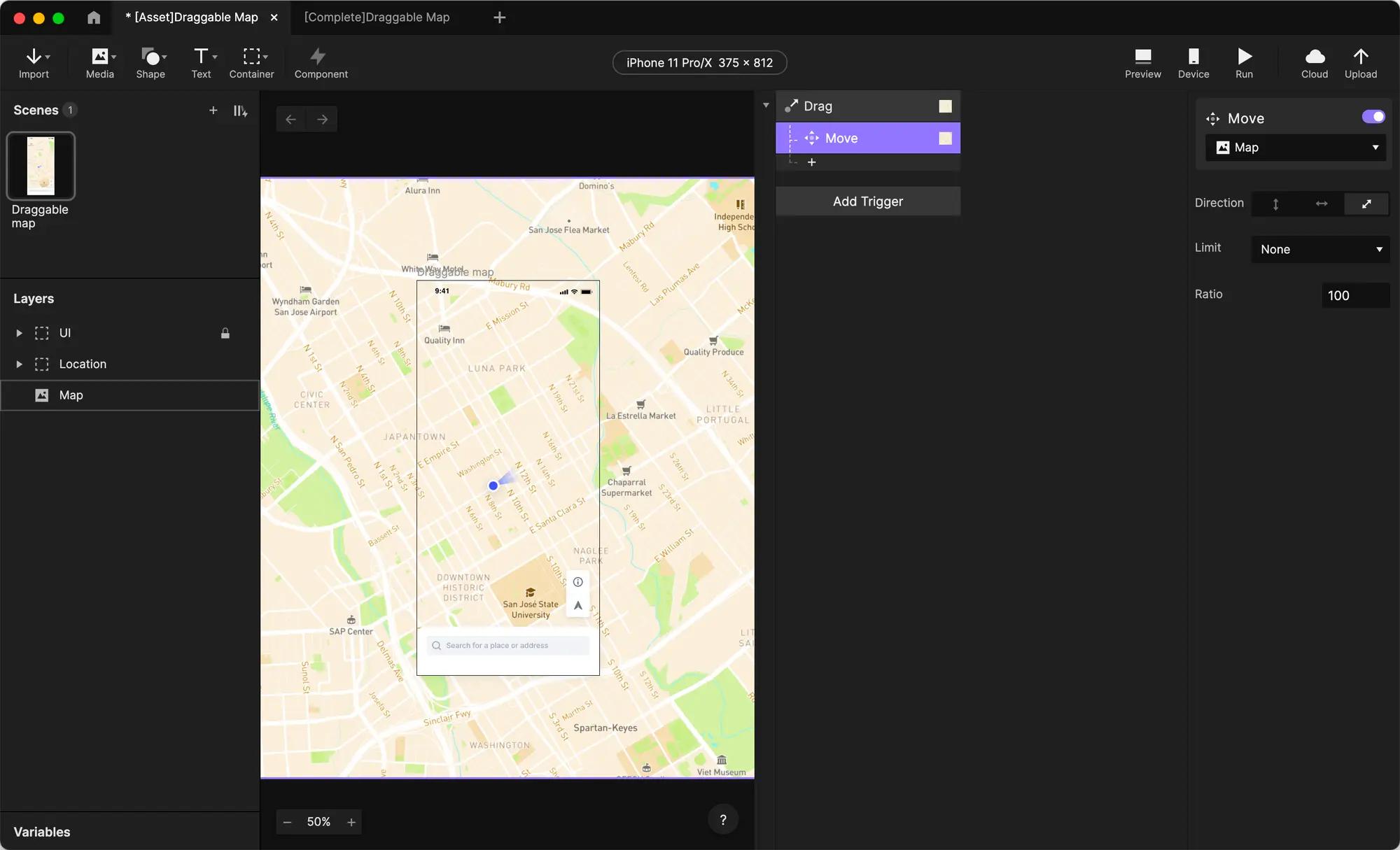

- 首先，我们要制作最常见的一种地图交互模式，平移。为此，我们首先添加一个拖拽触发器并将其附加到地图元素。之后，我们在触发器下添加一个移动响应，该响应也应用在地图中。
完成此操作后，您应该能够使用一根手指平移地图。
放大和缩小地图
接下来，我们要创建几乎所有交互式地图中都存在的另一种通用交互，缩放。
- 要开始设计此功能的原型，我们首先添加一个夹捏触发器并将其附加到地图元素。

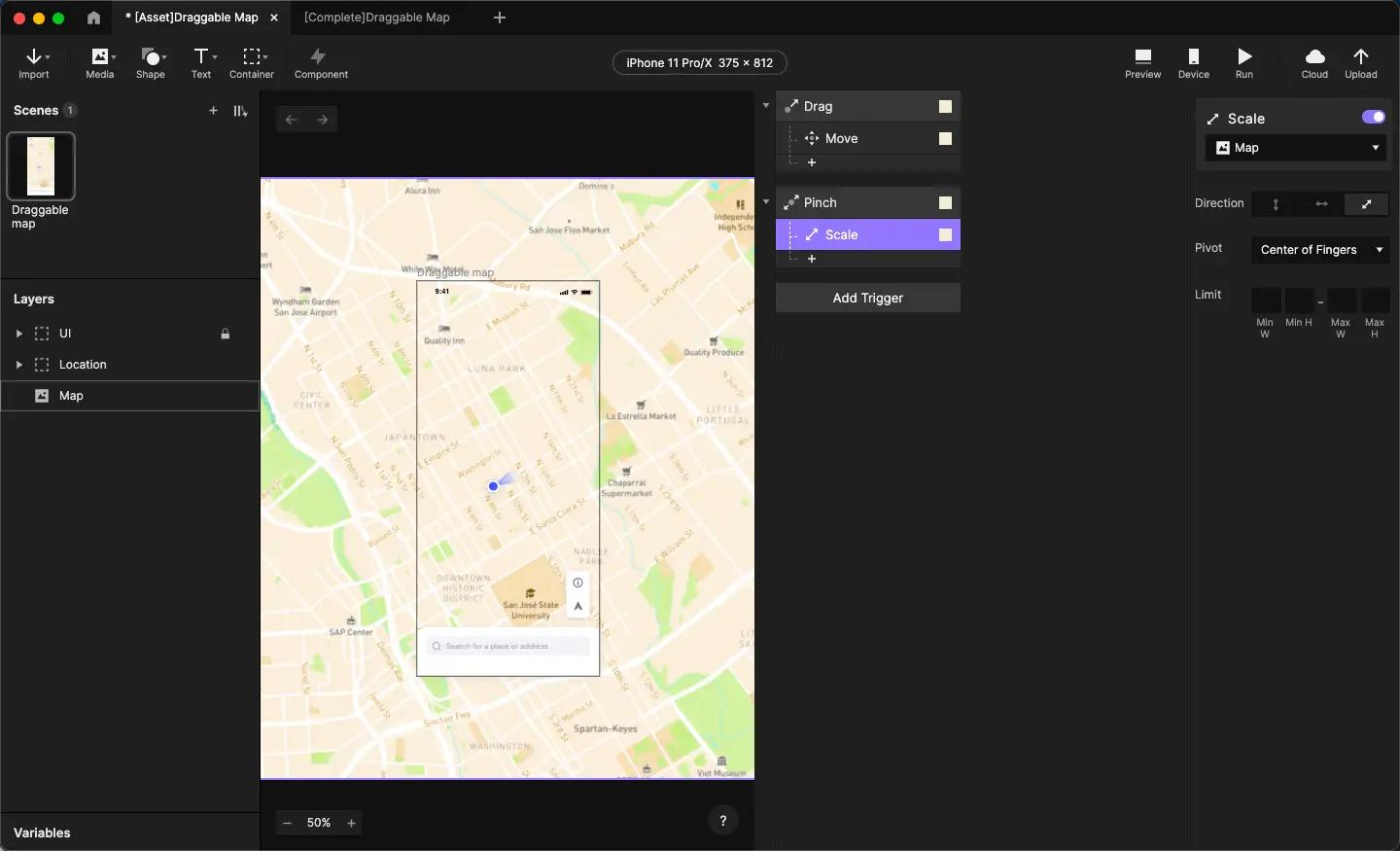

- 与之前操作类似，我们在地图元素下添加一个附加响应，只是这次我们将添加一个大小响应，因为我们想在捏合屏幕时更改地图的比例以实现缩放变化。
完成后，现在您拥有了一个可缩放的地图。
旋转地图
对于第三次交互，我们将介绍如何旋转地图。这一步所涉及的方法与前两步也完全相同。
- 首先，添加一个旋转触发器到地图元素，然后在该元素下面附加一个旋转响应。
通过这些简单的步骤，您应该能够通过手指来旋转地图了。
当前定位标记
您可能已经发现标记并不会随着我们刚刚设置的触发器而移动。

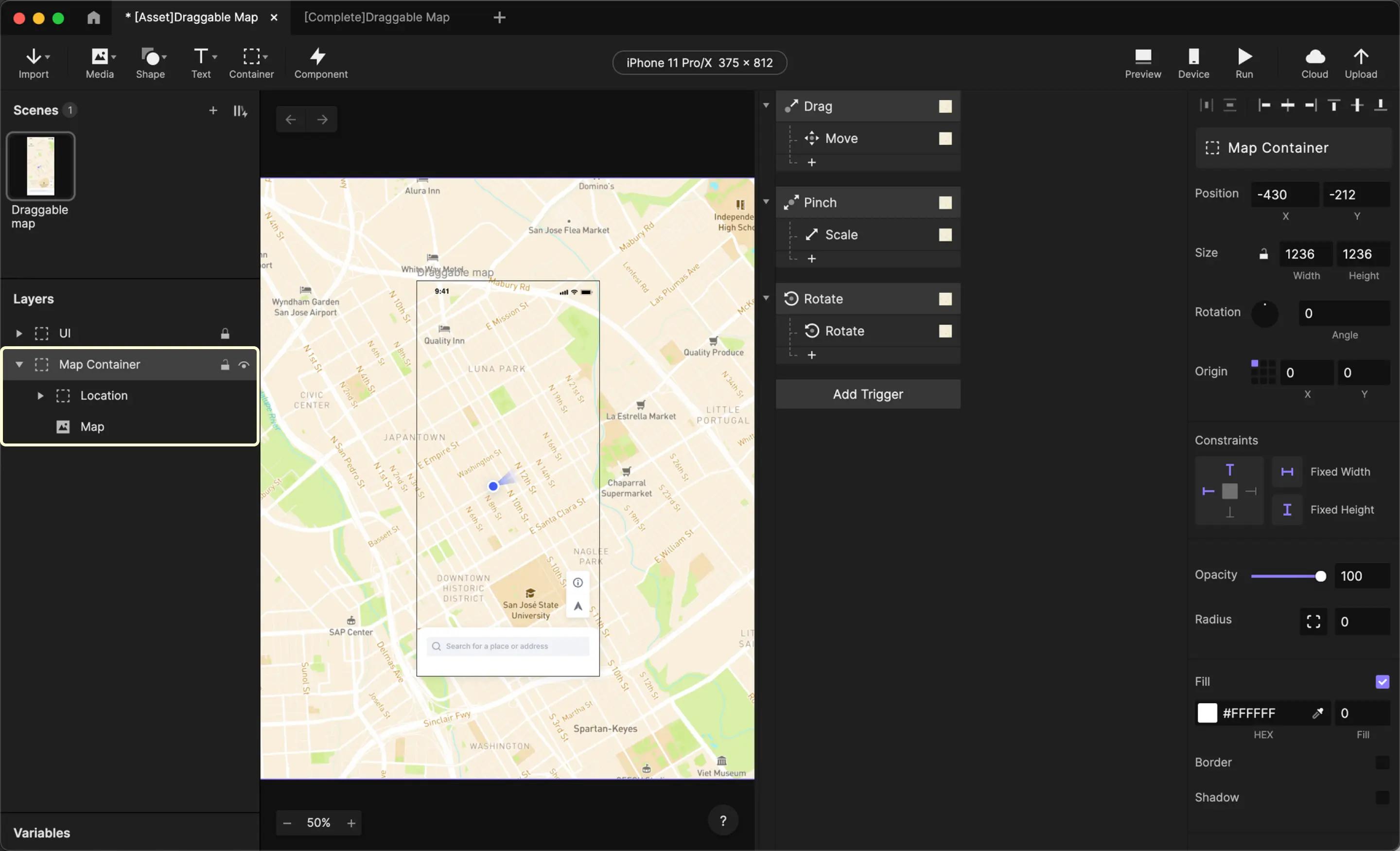

- 要解决此问题，您需要创建一个包含地图和新位置标记的新容器层。出于本教程的目的，我们将此地图容器命名为地图容器层。
- 之前，我们将触发器和响应附加到地图图层，但是，这些触发器只会影响地图。要将这些应用于标记，请执行以下操作：

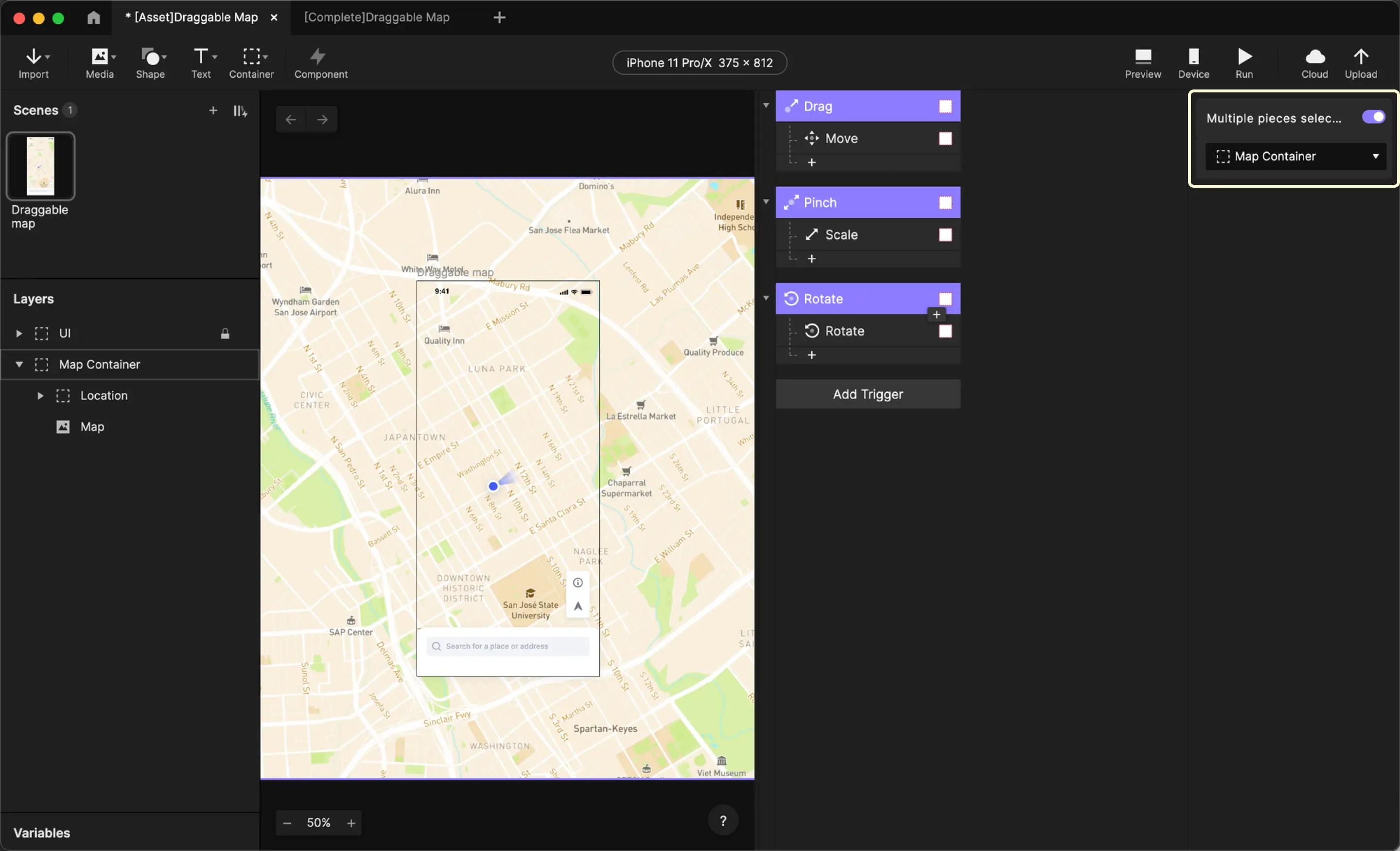

- 移动并选择（单击）所有触发器。这将允许您同时选择多个触发器
- 将受影响的图层更改为地图容器层
- 您必须一次更改一个响应的图层以映射容器层，因为按住 shift 键不允许你选择不同触发器下的响应
完成此操作后，您的地图和位置标记都会随触发器一起移动。
但是，您会发现缩放时，地图和标记都会消失在左上角。这些是由于没有设置正确的约束而引起的。
约束
地图无法缩放是由于地图上的固定宽度和固定高度受到约束。这会导致映像在其父容器层中保持固定大小不变。

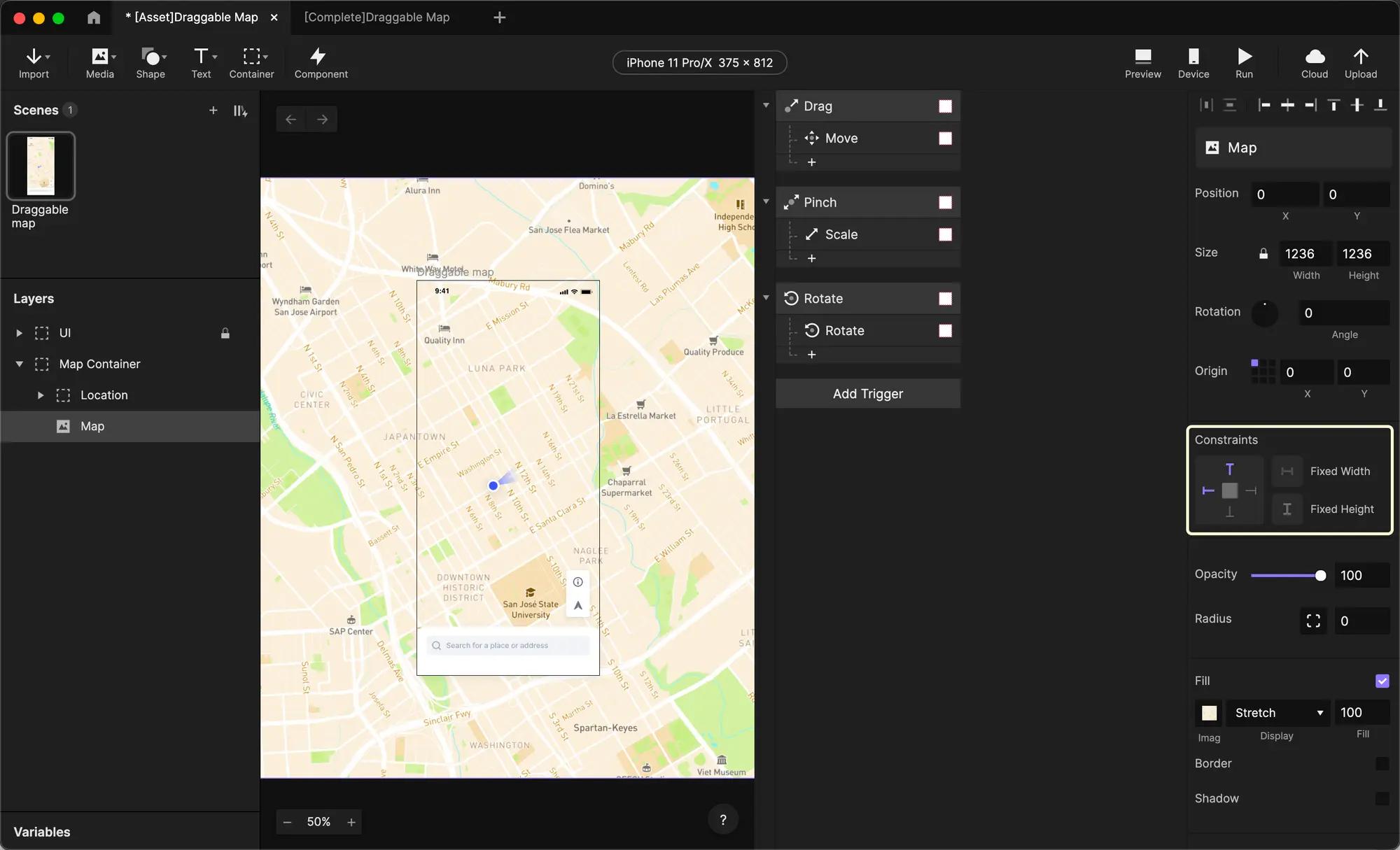

- 要解决此问题，请进入地图图层并导航到约束并取消选择固定宽度选项。这将允许地图随其父容器层进行缩放。
💡 您会注意到，这会自动取消选择“固定高度”，反之亦然。
这是取决与被锁定的图层的大小。这会导致图像的纵横比在所有变换中保持不变。出于此地图的目的，我们希望将其锁定，因为我们希望地图保留其纵横比。
- 我们将位置标记的宽度和高度约束设置为固定，因为我们希望它无论如何缩放都保持着相同的大小尺寸。
- 要允许标记随贴图移动并保持其在容器层中的相对位置，只需取消选择任何边约束即可。您的地图现在应该可以正确平移、缩放和旋转！
限制
在地图应用程序上播放时，您通常会发现无法无限放大或缩小。
- 好吧，我们也可以在 ProtoPie 中设置这些限制！要设置缩放限制，您需要完成一下步骤：
- 定位到大小响应
- 找到设置限制部分

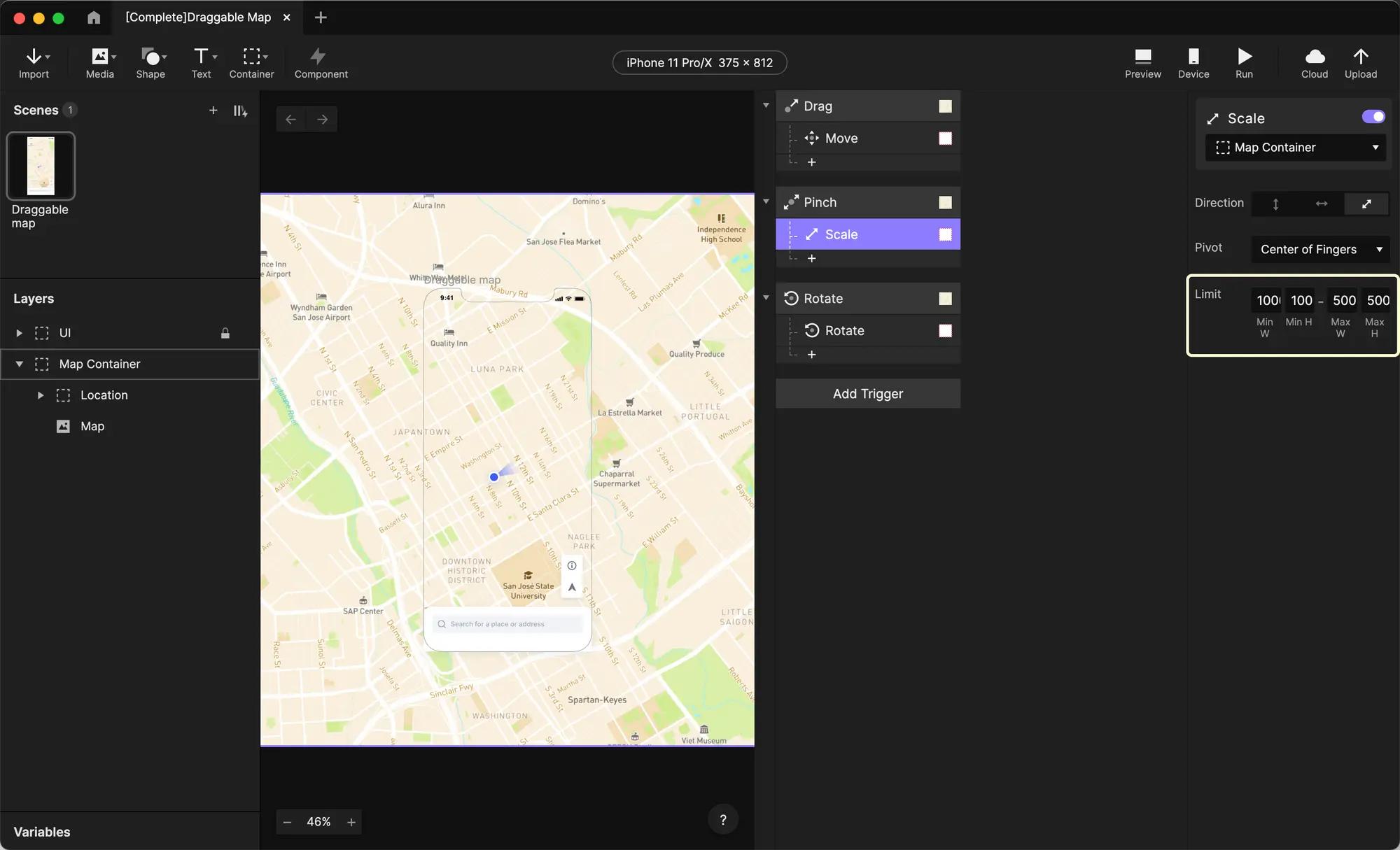

- 设置最小和最大像素宽度和高度。出于本教程的目的，我们将最小值设置为 1000x1000 像素，将最大值设置为 5000x5000 像素
将最小值设置为 1000x1000 像素，将最大值设置为 5000x5000 像素
现在，如果您尝试放大和缩小地图，您会发现在某种程度上，它会阻止您进一步缩放。

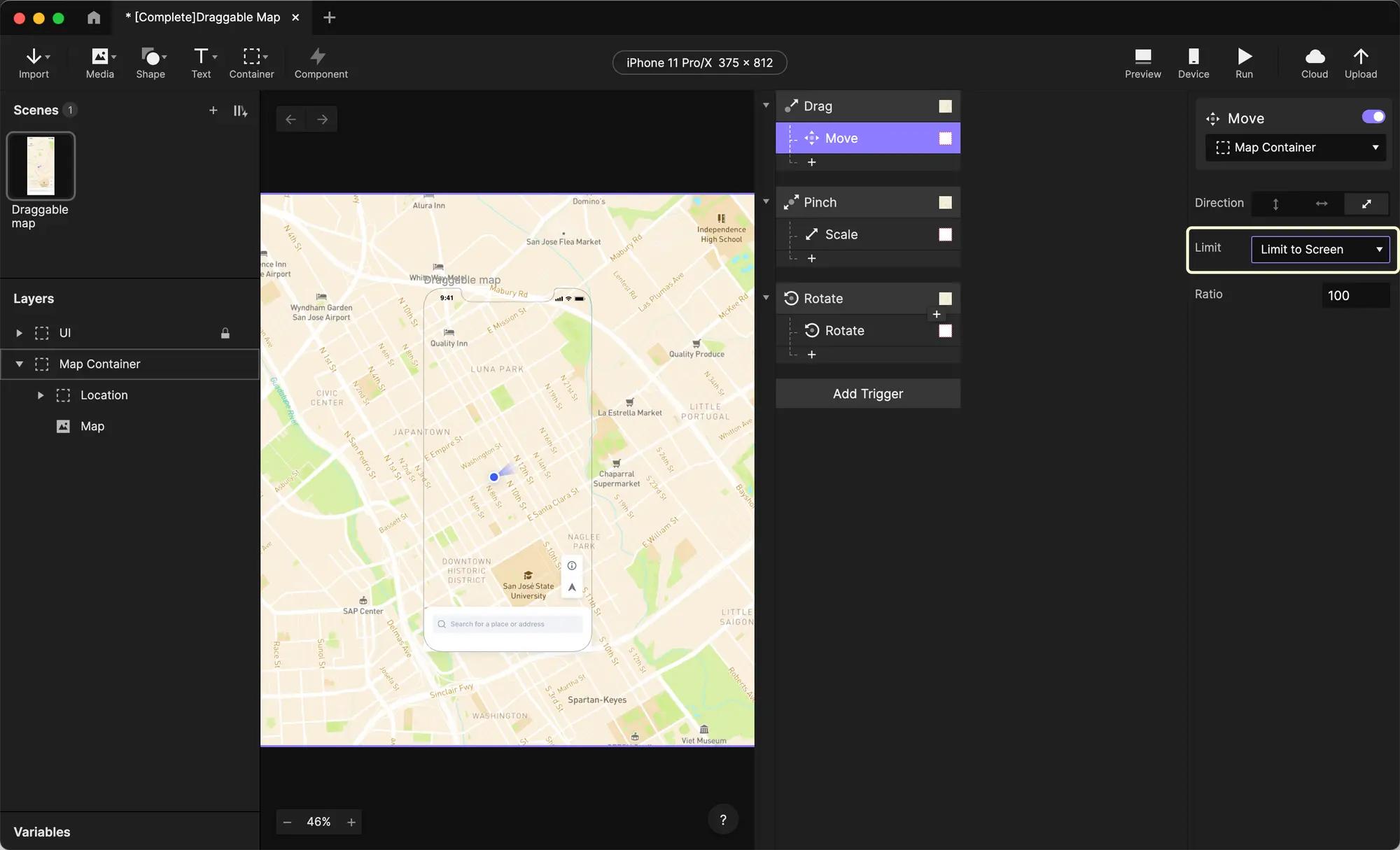

2. 也可以在移动响应中使用平移效果设置类似的限制！限制容器层大小的一个简单方法是将限制设置为“限制在屏幕内”。这将防止您溢出容器层边界。或者，如果您想从平移中省略图像的特定部分，请随意使用“自定义”选项！
恭喜
大功告成！您已经创建了一个可以放大的图像预览！尝试将其应用于您自己设计的概念中，看看您可以实现哪些想法！
