连接OBD实时读取汽车信号构建车载交互新体验
学习如何使用 ProtoPie 车载交互解决方案，利用实时车辆数据创建全新的车载交互体验。
Tony Kim, CEO & Co-Founder
August 9, 2023
事实上，研究甚至表明，驾驶员希望他们的汽车提供与智能手机相同的娱乐和通信功能。对于用户体验设计师来说，结论是明确的：优化车载体验现在既是数字化的努力，也是物理的努力。
因此，汽车设计师在设计车载体验时，需要使用真实的车辆数据作为输入。这不是一个选项，而是必需的。这就是我们创建了 ProtoPie 车载交互解决方案原因。
ProtoPie如何帮助汽车公司使用实时的车载数据
ProtoPie 车载交互解决方案允许汽车公司在多个显示器上构建和测试原型，并与任何硬件和 API 进行集成。
潜在的用例非常广泛，我们不断地被客户使用ProtoPie 车载交互解决方案所创造的成果所打动和惊讶。最近，我们的一位德国客户向展示了他们如何使用 ProtoPie 来测试全新的交互设计概念，这些概念与真实的汽车相结合，并使用来自这些车辆的实时数据。
由于保密原因，我们无法公开分享这个具体的用例，但我们想到了一个好的方式。决定接受这个挑战，创建一个示例，展示如何利用来自汽车的实时数据来测试交互设计概念，正如下面的视频。

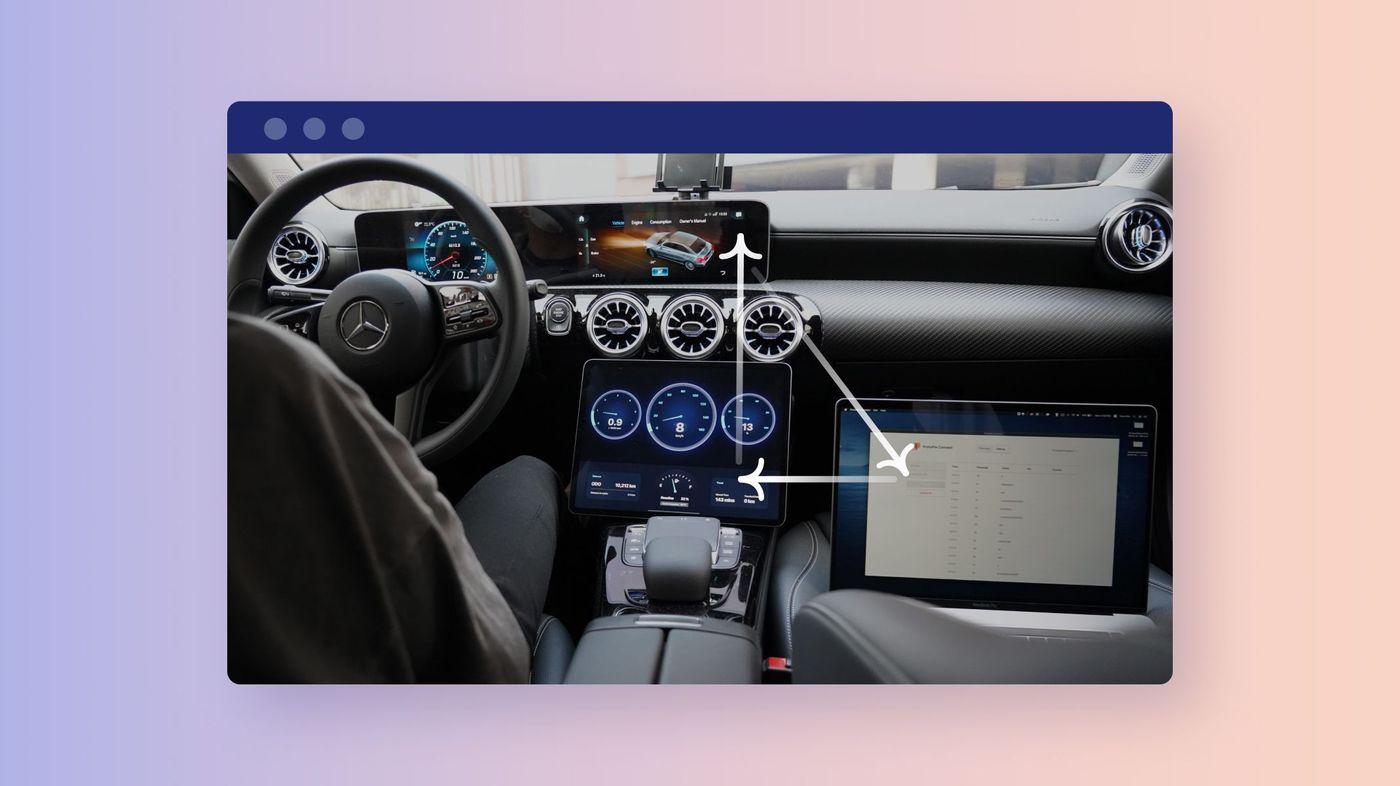

该演示展示了数字仪表板原型如何接收，并使用汽车的实时数据来测试其提供的车载体验。然而，这只是 ProtoPie 汽车解决方案可以实现的冰山一角。汽车的每个部件都在不断地发送和接收信号，作为一个不在该行业工作的人，我甚至不知道从何处开始。
但是当我进一步研究时，我发现了一个叫做 OBD 的东西。
什么是OBD？它是如何用于设计和测试车载体验的？
OBD，即车载诊断系统（On-Board Diagnostics ），是一种基于计算机的系统，用于跟踪汽车的各种子系统的状态。它可以用于调查汽车性能方面的任何问题，因此基本上可以看作是您车辆的内置自我诊断系统。
我利用了我的汽车的 OBD 系统来接收汽车的实时数据/信号。虽然还有其他 OBD 系统，但 OBD2 是目前几乎所有新车中最常见的一个，包括我的车型在内。
能从OBD2获得哪些数据？

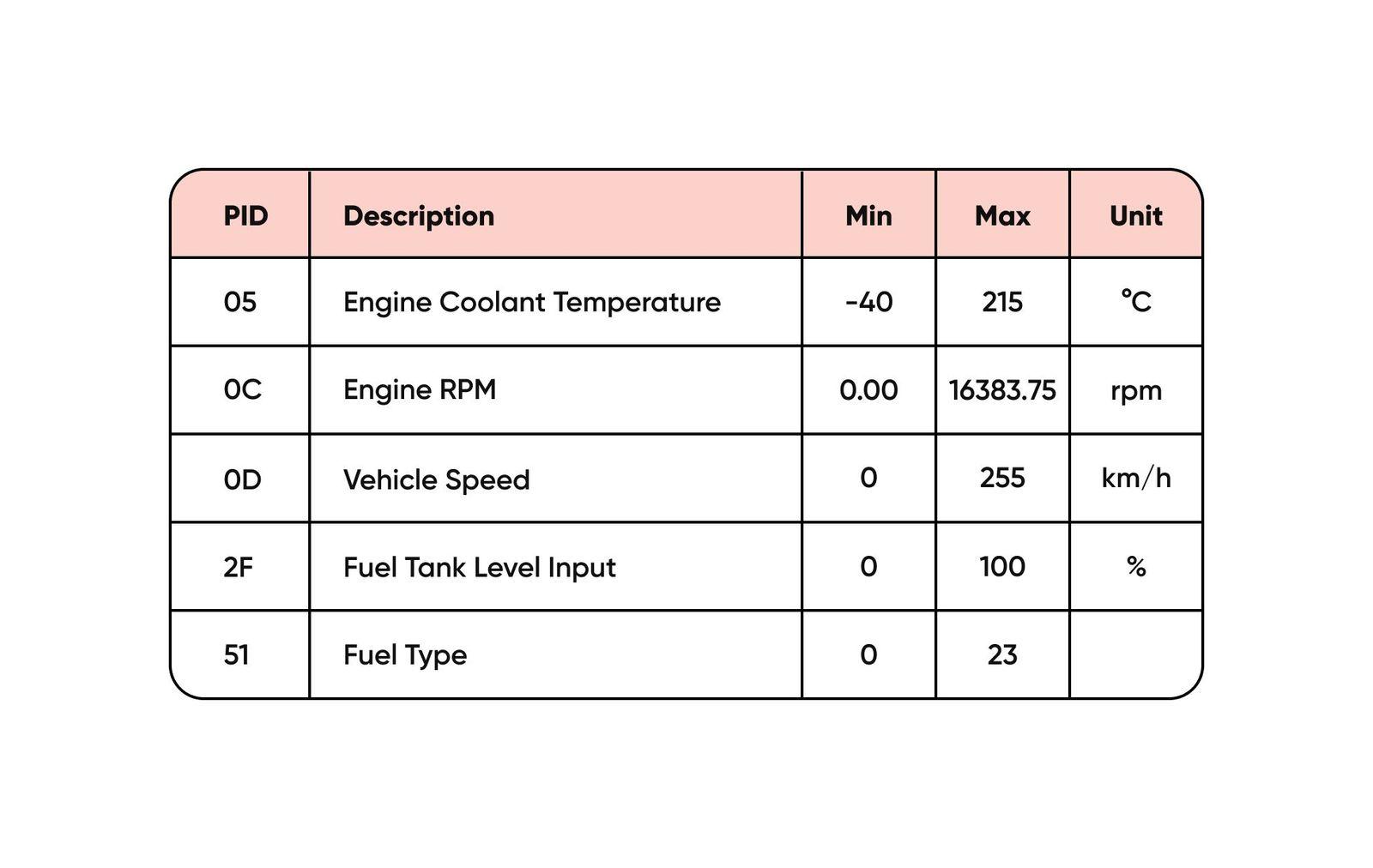

可以通过简单地查看 OBD2 PIDs 或车载诊断参数 IDs 来了解，这些基本上是用于请求车辆数据的代码。以下是一些示例，或者您也可以查看此链接 以获取更全面的列表。
如何访问这些数据？

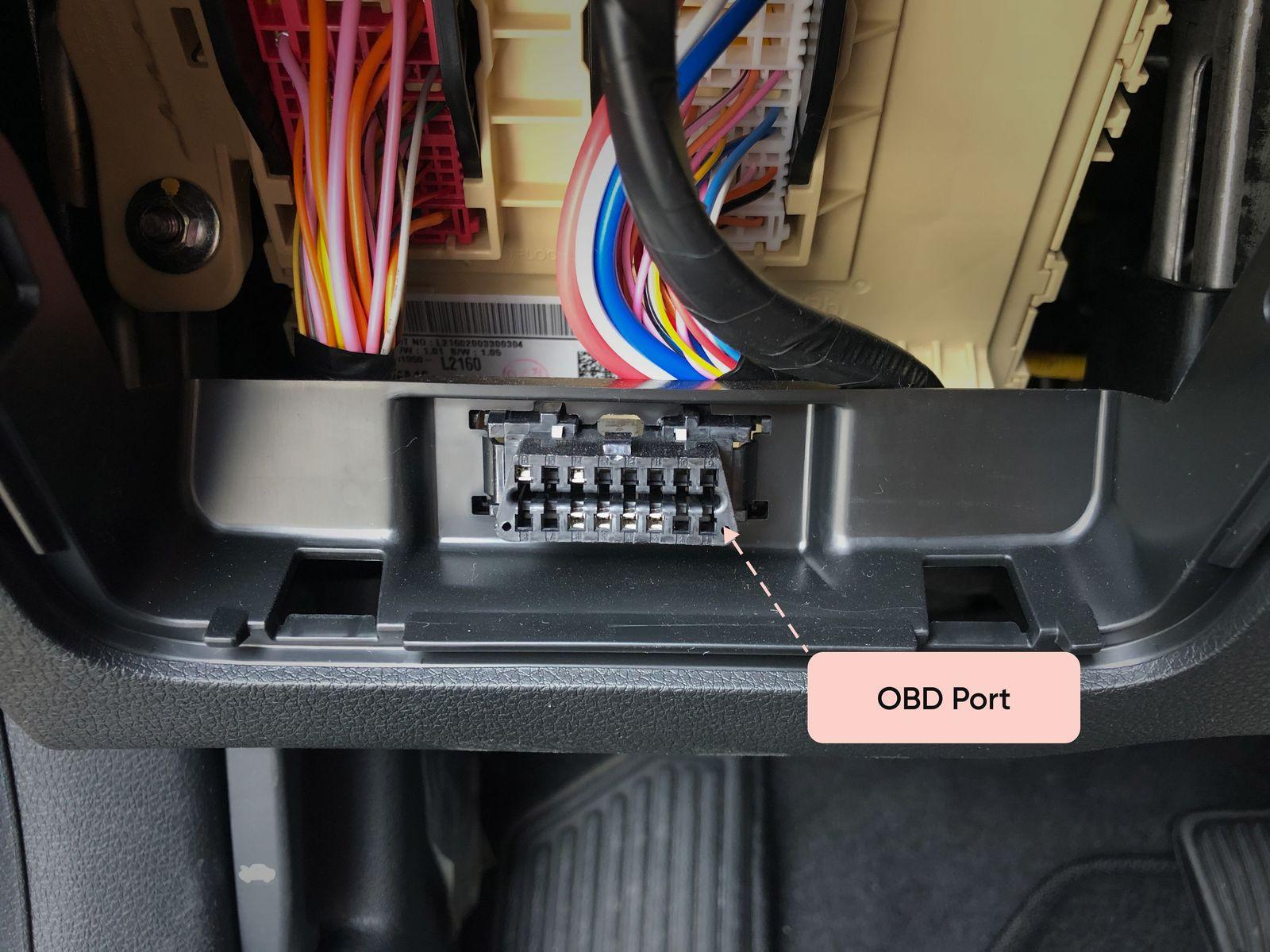

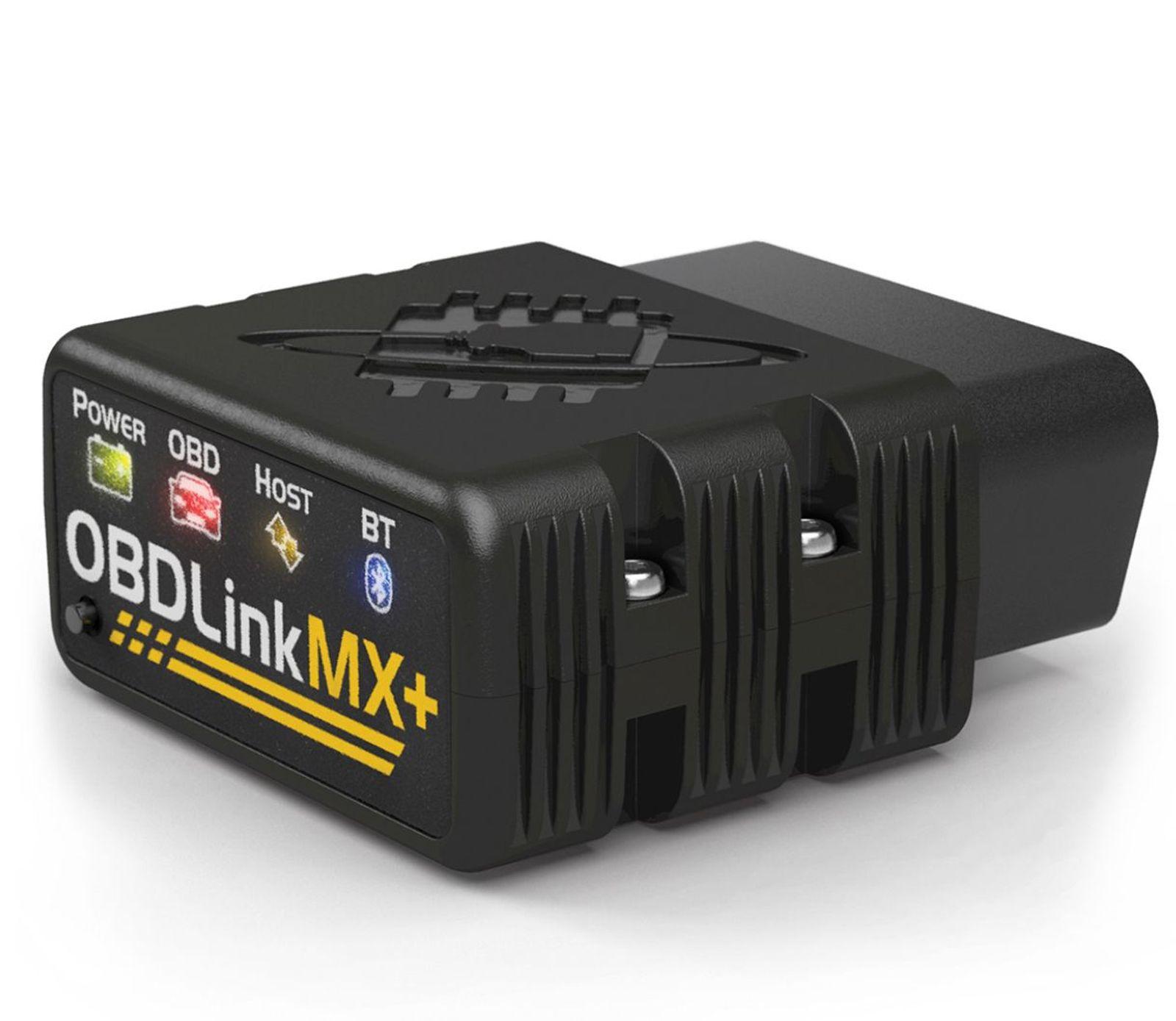

要获取 OBD 数据，首先需要一个 OBD 扫描仪 。我购买了一个名为 OBDLink MX+ 的蓝牙 OBD 扫描仪，用于接收汽车本身的实时信号。安装非常简单，只需将扫描仪插入 OBD2 接口即可。然后，它将通过蓝牙连接将信号传送到您的笔记本电脑上。
OBDLink MX+ 购买链接：OBDLInk
如何使用 OBD2 和 OBD2 扫描仪数据测试设计

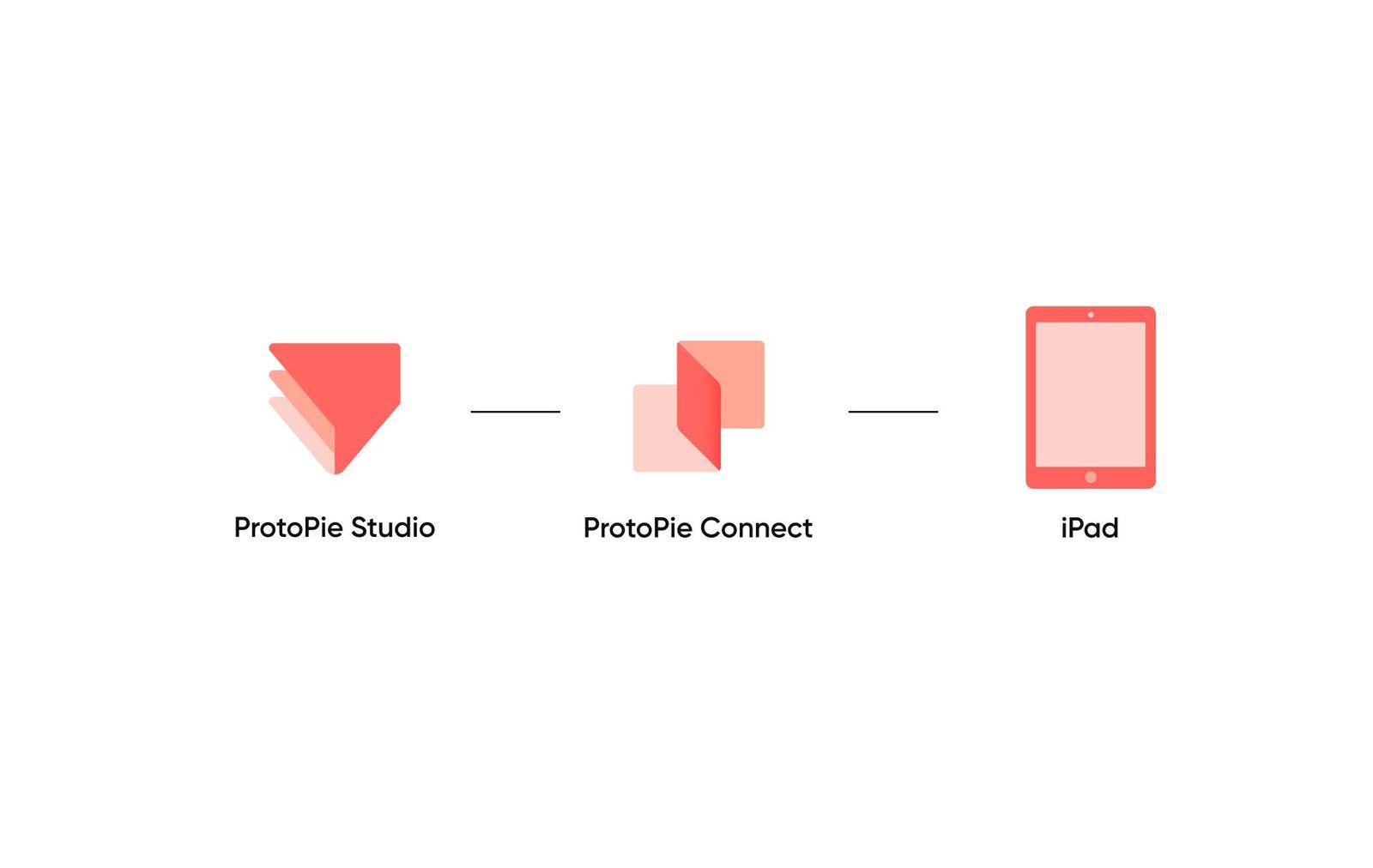

要在自己的设计上测试这些数据，首先需要使用 ProtoPie Connect 和桥接应用将设计或原型与OBD2 扫描仪连接起来。ProtoPie Connect 将您的原型（在本例中为 iPad 上的仪表板）与 OBD2 扫描仪连接起来。但要与 ProtoPie Connect 进行通信，需要支持 Socket.IO ，这就是桥接应用发挥作用的地方。

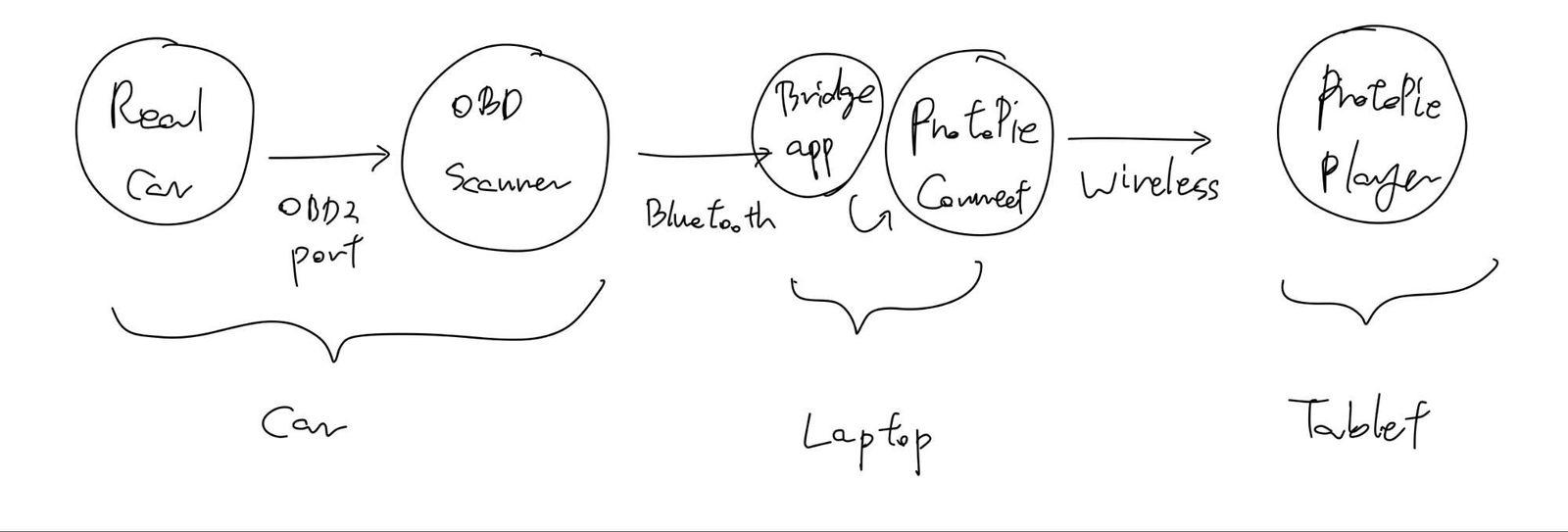

点击此链接 查看专门为 OBD2 扫描仪创建的桥接应用。您还可以自己修改桥接应用的代码，使其适用于您想连接的任何硬件设备。下图显示了此过程的工作原理。
因此，包括汽车和 OBD 扫描仪在内的整个四步流程如下所示：
- 汽车通过 OBD2 端口向 OBD 扫描仪发送各种信号。
2. OBD 扫描仪将这些信号传递给正在运行 ProtoPie Connect 的笔记本电脑。
3. 然后，需要一个桥接应用 来解释 OBD 信号，并确保ProtoPie Connect能够理解这些信号。

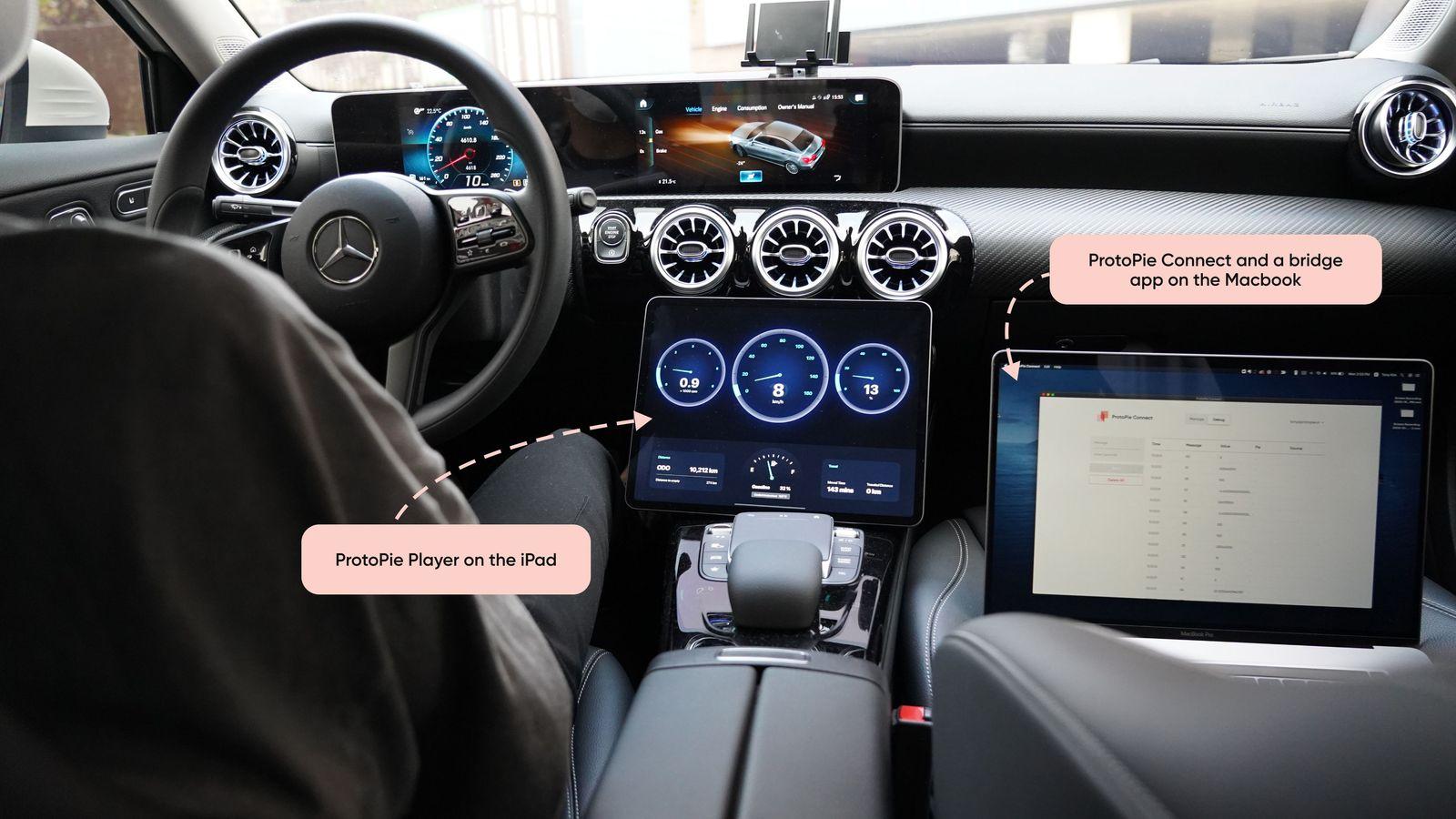

4. 通过无线连接将 ProtoPie Player 与笔记本电脑配对。在这个演示中，我使用了我的 iPhone 将 MacBook（ProtoPie Connect）与 iPad（ProtoPie Player）进行了连接。
原型是如何创建的？
现在我们已经介绍了整体设置的一些基础知识，让我们深入了解原型的细节。
简而言之，我想创建一个根据车速旋转的仪表指针。
当汽车行驶时，它通过 OBD2 接口发送一系列从0到255（尽管跑车可能会得到更高的值）不断变化的数字。然后，桥接应用程序解释这些信号，以便 ProtoPie Connect 能够理解它们，然后将它们传送给 ProtoPie Player。

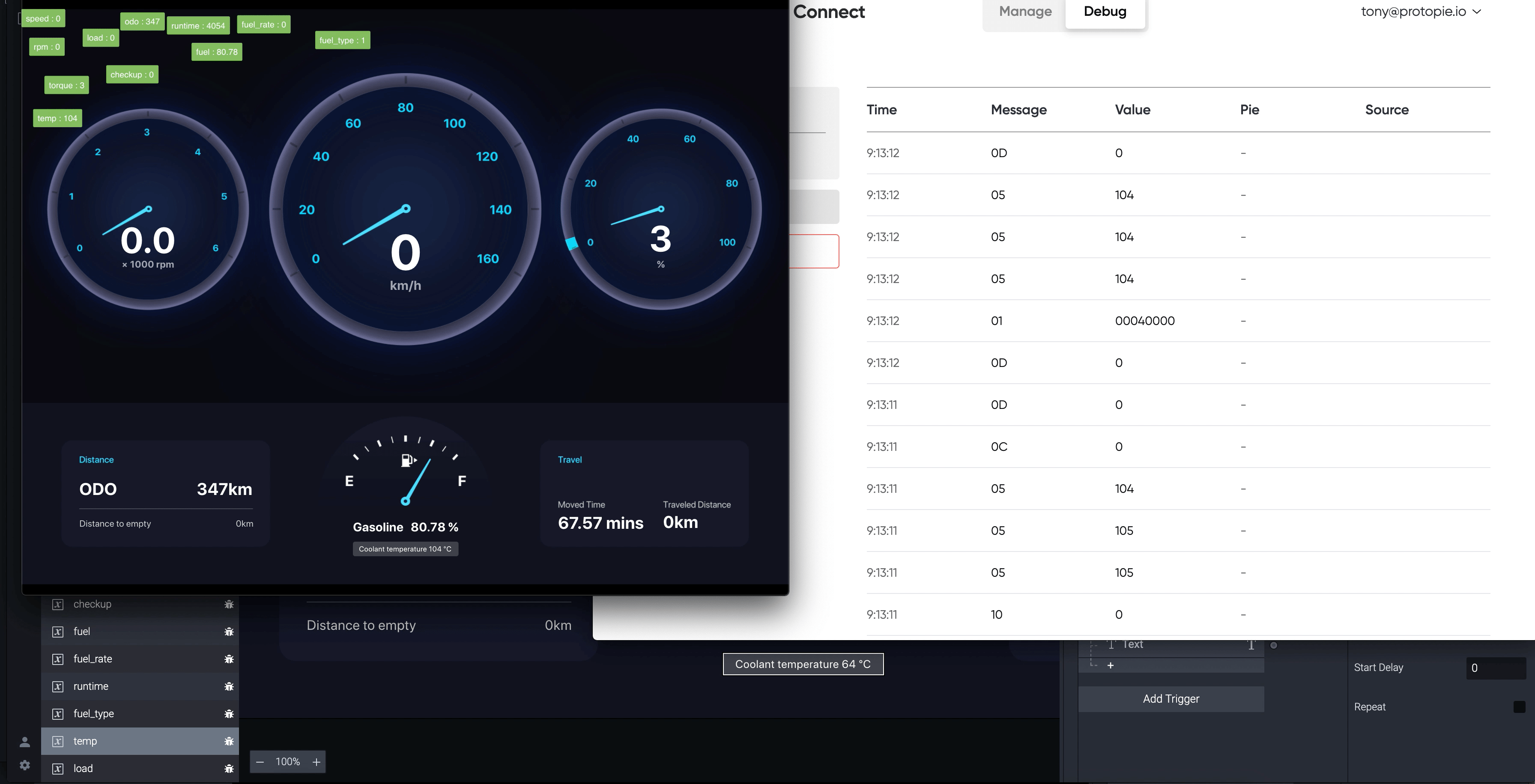

ProtoPie Connect正在接收车速值。
如上所示，ProtoPie Connect 正在接收名为“OD”的消息，其值从0到255不等。桥接应用能够解释从 OBD 表中获取的 XX 信号，并且如果需要，您可以编辑桥接应用以获取更多信号。太棒了！现在，让我们确保 Pie 文件（原型）能够理解这些信号，以便在交互中使用。

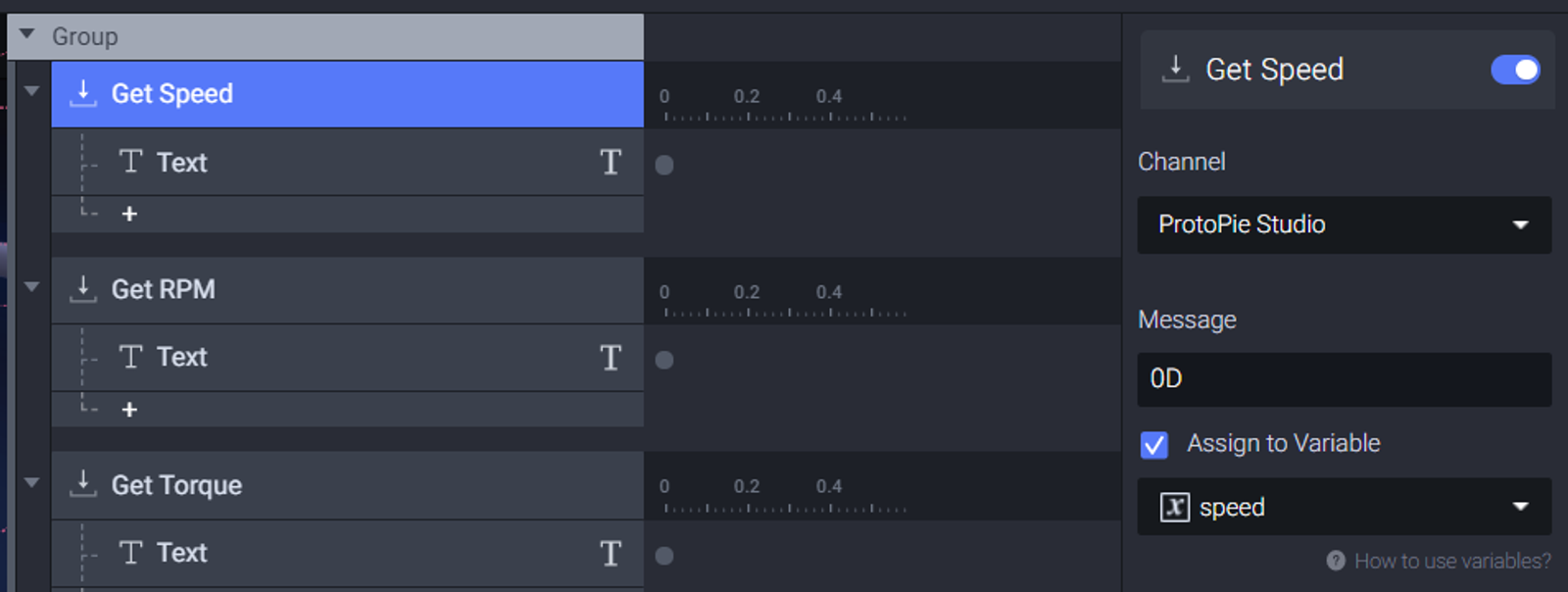

在「接收」触发中为变量赋值
在添加「接收」触发后，需要在信息中输入“OD”，并勾“选赋值给变量”。选择之前创建的变量来分配这些值。

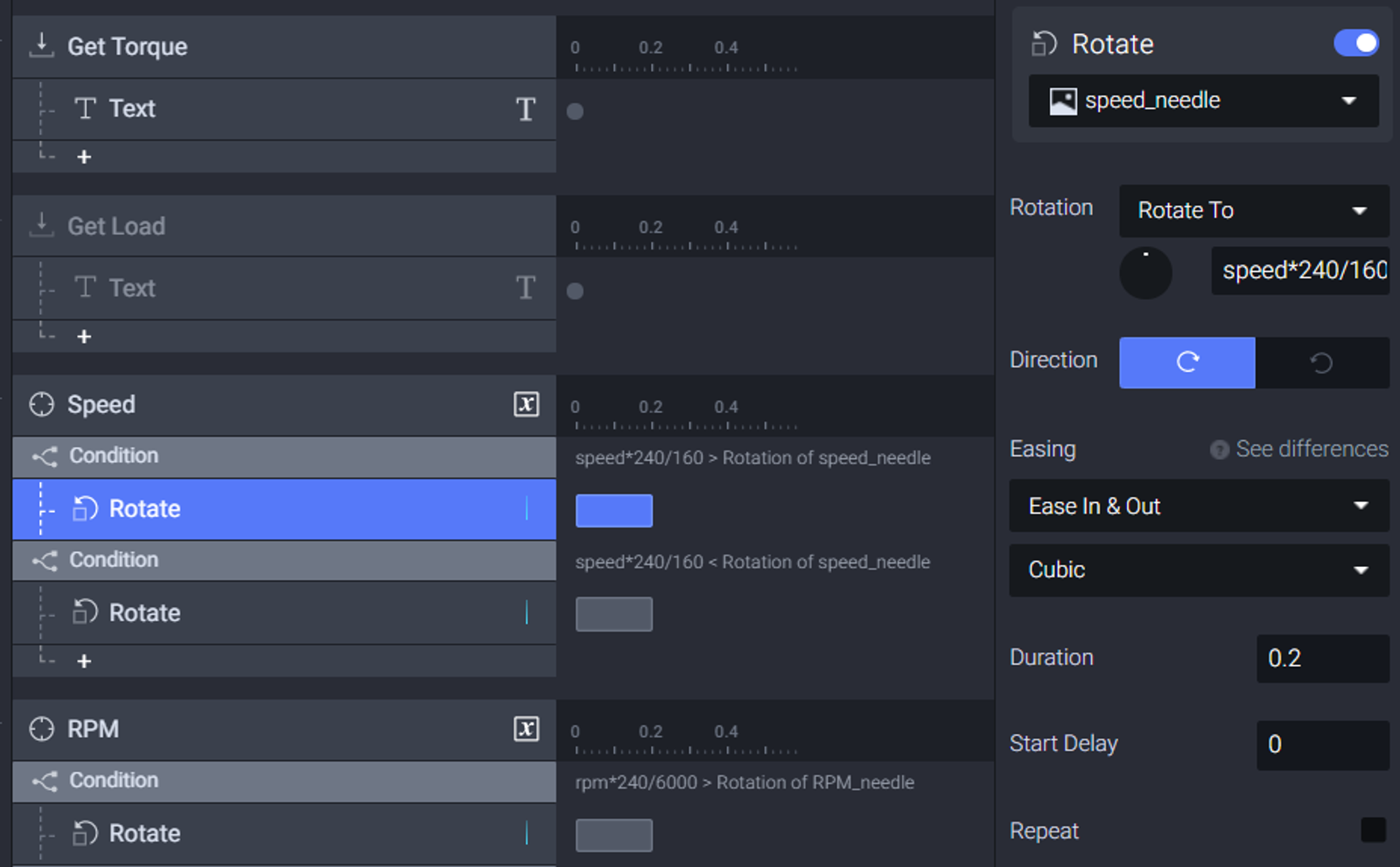

在「旋转」反应中使用变量
最后，在「旋转」反应中选择“旋转至”并使用该变量来旋转仪表指针。现在您已经准备就绪！在这个原型中，信号从真实的汽车流向 ProtoPie Player。
进入 Tony 的原型并亲自尝试吧。
为连续或相反的动态环境制作原型
对于如何发送动态值感到困惑吗？别担心，让我们深入了解如何使用桥接功能 制作涉及多个设备的交互。

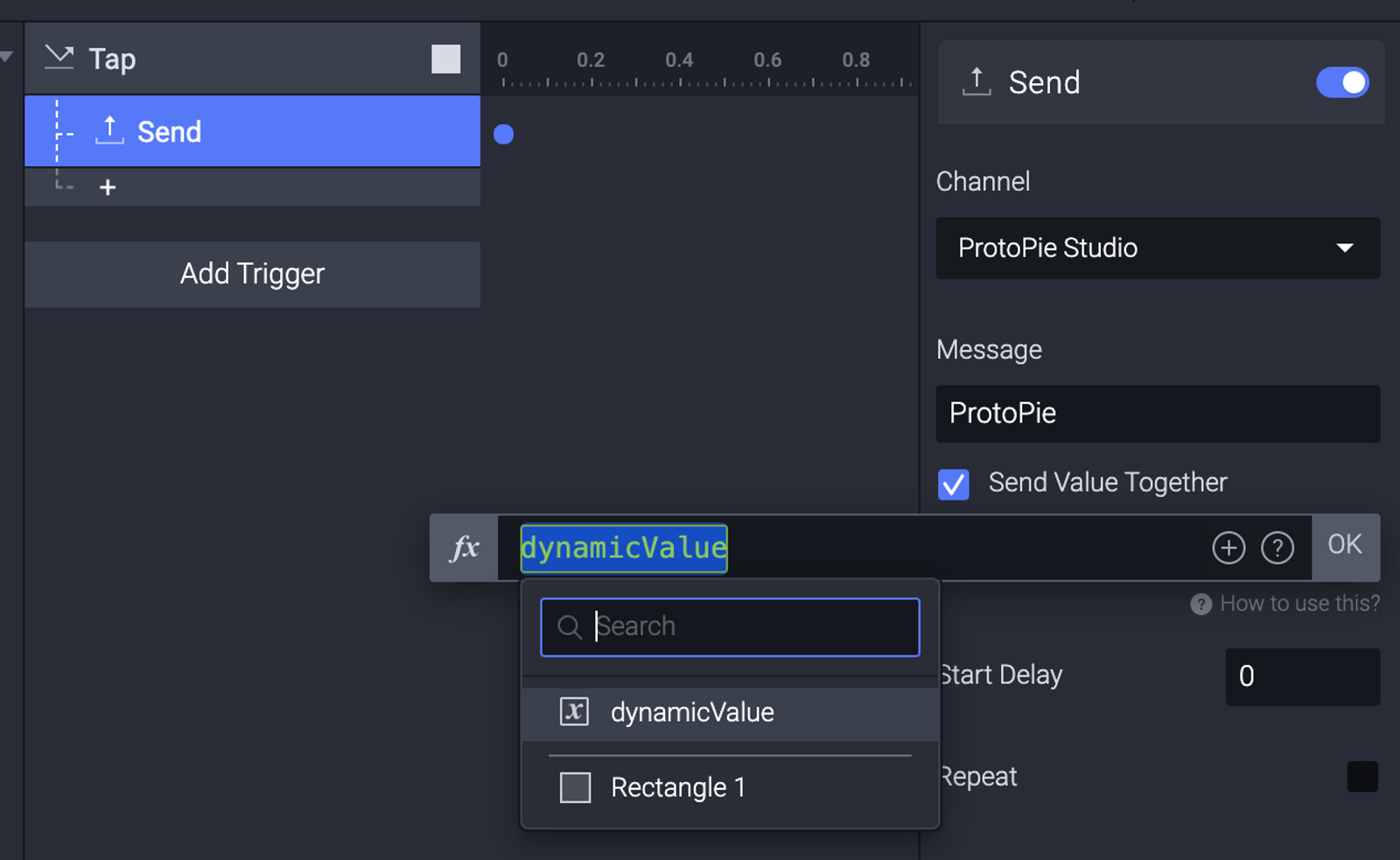

这其实很简单。「发送」反应和「接收」触发可以通过发送和接收消息来相互交流。如果想要发送动态值，可以选择“同时发送数据”选项。
就是这样！
勾选“同时发送数据”发送动态值
车载交互原型设计的未来
汽车设计师能够使用真实的车辆数据测试其设计是至关重要的。借助 ProtoPie，这一过程变得简化和可行。它允许您通过与实际车辆集成来测试您的设计，这意味着可以直接使用 CAN/LIN 总线或 OBD 的车内数据进行原型设计。现在，您可以利用仪表盘、灯光、扬声器、显示屏等体验更广泛的汽车原型设计功能。
如果您对 ProtoPie 车载解决方案感兴趣或希望安排演示会议，请随时与我们联系。
